綜合布線系統的最大長度

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-08-27

【標遠線纜www.moreton-tech.cn】

綜合布線系統的最大長度是指傳輸媒介傳送信號的最遠傳輸距離，它包括對稱電纜或光纖光纜。

綜合布線系統的最大長度分為全系統網絡結構中的全程和各段纜線（即各個子系統）的最大長度。國家標準GB 60311—2007規定的具體內容如下。

（1） 綜合布線系統水平纜線與建筑物主干纜線與建筑物主干纜線及建筑群主干纜線之和所構成信道的總長度不應大于2 000m。

（2） 建筑物配線設備或建筑群線設備之間（FD與BD、FD與CD、BD與BD、BD與CD之間）組成的信道出現4個連接器件時，主干纜線的長度不應小于15m。

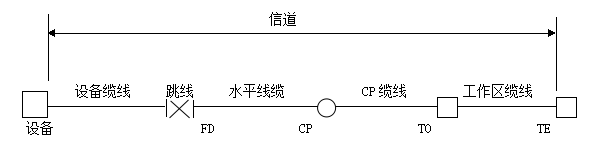

（3） 配線子系統各段纜線的長度應符合圖2.15中的劃分，并應符合下列各點：

① 配線子系統信道的最大長度不應大于100m。

② 工作區設備纜線、電信間配線設備的跳線和設備纜線之和不應大于10m，如大于10m，水平纜線的長度（90m）應適當相應縮短。

③ 樓層配線設備（FD）的跳線、設備纜線及工作區設備纜線各自的長度不應大于5m。

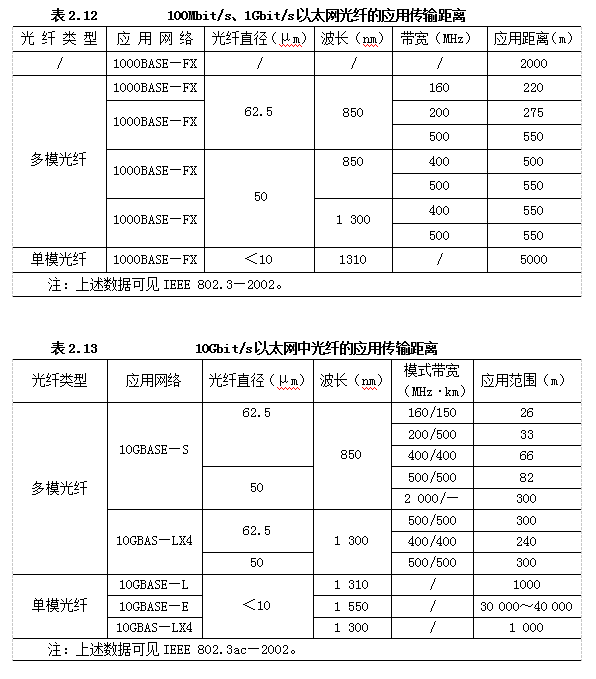

綜合布線系統在實際的網絡應用中，可以選擇不同類型的電纜和光纜，因此，在相應的網絡中所能支持的傳輸距離是不相同的。例如在IEEE802.3an標準中，綜合布線系統采用6類布線系統在10Gbit/s以太網中所支持的長度不應大于55m，而6A類和7類布線系統支持的長度仍可達到100m。為了更好地執行國家標準GB 50311—2007，現將相關標準對于綜合布線系統在網絡中的應用情況，在表2.12和表2.13中分別列出光纖光纜在100Mbit/s、1Gbit/s、10Gbit/s以太網中支持的傳輸距離，以便在工程設計中參考使用。

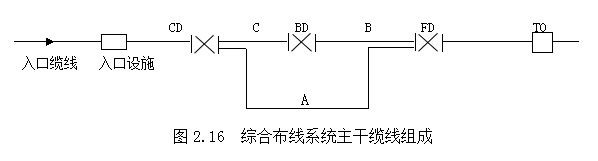

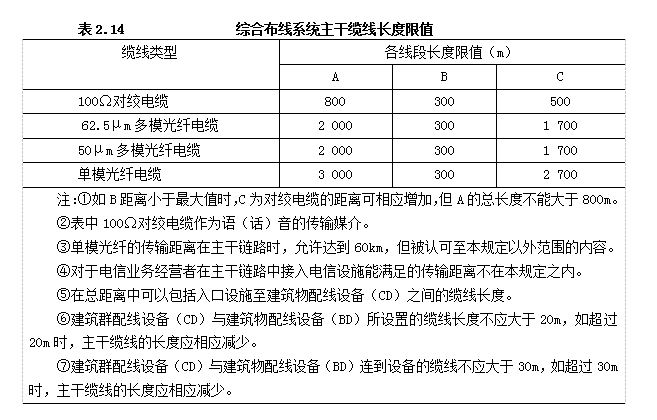

在國家標準GB 50311—2007中，列出了按照國際標準ISO/IEC118012002-09版中對水平纜線與主干纜線之和的長度的規定。為了使在工程設計時了解綜合布線系統各部分纜線長度的關系要求，特依據TIA/EIA568.B.1標準列出圖2.16和表2.14，供工程設計時參考應用。

現行的國家標準中規定纜線的最大長度與我國通信行業標準《大樓通信綜合布線系統第1部分：總規范》（YD/T926.1）的規定是基本一致的。
