綜合布線系統的開放型辦公室布線

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-08-27

【標遠線纜www.moreton-tech.cn】

綜合布線系統開放型辦公室布線是一種特例，主要的服務對象是在辦公樓、綜合樓、商業貿易樓和具有租賃性質的智能化建筑中，都有面積較大的公共區域或大開間的辦公區等場地。由于其使用對象極不固定、數量也不穩定，因此，綜合布線系統的布線方式也必須采取適應變化的相應措施和技術方案。國家標準《綜合布線系統工程設計規范》GB 50311—2007提出了一下規定。

當智能化建筑中面積很大，業主在使用時可能會根據工作需要，采取臨時隔斷措施或敞開辦公，這時，宜按開放辦公室的綜合布線系統要求設計，并應符合下列要求。

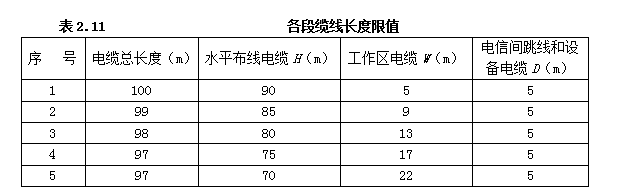

（1） 采用多用戶信息插座時，多用戶信息插座的安裝位置宜適中，且在較為穩定不變的建筑構件上（如墻體或柱子等），不得安裝在臨時活動的結構處。每一個多用戶信息插座包括適當?shù)膫溆昧吭趦?nèi)，宜能支持12個工作區所需的8位模塊通用插座。各段纜線長度可按表2.11中所列選用。

開放型辦公室綜合布線系統對配線設備的選用及纜線的長度是有不同的要求的。

1）計算機公式C=(102-H)/1.2是針對24號線規（24AWG）的非屏蔽和屏蔽結構布線系統的，如采用26號線規（26AWG）的屏蔽結構布線系統時，上述公式用改為C=(102-H)/1.5。工作區設備電纜的最大長度要求，國際標準ISO/IEC 1180/2002《用戶建筑綜合布線系統》規定為20m，美國標準TIA/EIA568B.16.4.1.4規定為22m，我國國家標準規定的也是22m。

2）集合點（CP）由無跳線的連接器件組成的，在電纜與光纜的永久鏈路中都可以存在。

   （2） 采用集合點（CP）時，要求集合點（CP）配線設備與樓層配線設備（FD）之間水平纜線的長度應大于15m。集合點（CP）配線設備的容量宜以滿足12個工作區所配置的信息點的需求設置為佳。在同一個水平電纜路由不允許超過一個集合點（CP），從集合點（CP）處引出的CP纜線應終端連接與工作區的信息插座或多用戶信息插座上。

目前，集合點（CP）配線設備沒有定型的產品，但箱體的大小和容積應考慮至少滿足12個工作區所配置的信息點所連接的4對對絞電纜進出箱體的布線空間和CP卡接模塊的安裝空間。多用戶信息插座盒集合點（CP）的配線設備，應安裝在建筑物的墻體或柱子等固定的位置上，即結構構件較為牢固可靠、穩定不變的地方，使其位置不會因其他因素而發生變動，力求不會發生突然變化的情況。
