綜合布線系統的主要技術參數

國家標準《綜合布線系統工程設計規范》（GB 50311—2007）對技術指標和主要參數有以下規定。

（1） 在工程設計中，應考慮綜合布線系統布線部件產品的機械性能指標（如纜線結構、直徑、材料、承受拉力、彎曲半徑等）。通常是以生產廠商提供的產品資料為依據，它將對綜合布線系統工程安裝設計，尤其是管線設計產生很大的影響，所以在設計時必須考慮和重視，以便更好地采取相應的技術措施。

（2） 綜合布線系統相應等級的信道及永久鏈路、CP鏈路的具體指標項目，包括下列內容。

 1）綜合布線系統3類、5類纜線的指標項目為衰減、近端串音衰減（NEXT）。

 2）綜合布線系統5e類、6類、7類纜線的指標項目為插入損耗（IL）、近端串音、衰減串音比（ACR）、等電平遠端串音（ ELFEXT ）、近端串音功率和（PS NEXT）、衰減串音比功率和（PS ACR）、等電平遠端串音功率和（PS ELEFNT）、回波損耗（RL）、時延、時延偏差等。

 3）對于屏蔽結構的綜合布線系統，還應考慮非平衡衰減、傳輸阻抗、耦合衰減及屏蔽衰減等。

 4）對于信道的電纜導體的指標要求應符合以下規定。

 ①對于各等級的布線系統，信道每一線對中兩個導體之間的不平衡直流電阻不應超過3%。

 ②在各種溫暖條件下，綜合布線系統D、E、F級信道線對每一導體最小的傳送直流電流應為0.175A。

 ③在各種溫度下，綜合布線系統D、E、F級信道的任何導體之間應支持72V直流工作電壓，每一線對的輸入功率應為10W。

（3）對稱電纜布線系統信道和永久鏈路的技術參數

1）標稱特性阻抗

在綜合布線系統中采用對稱電纜，其布線部件的標稱特性應按通信行業標準YD926.2的要求，有100Ω或150Ω兩個系列。在同一個信道或永久鏈路中不應混用不同阻抗的電纜和連接硬件，務必采用相同類型和特性阻抗的布線部件。通信行業標準YD926.2明確規定不采用國外生產的120Ω系列產品，這點必須注意執行。

2）回波損耗（RL）

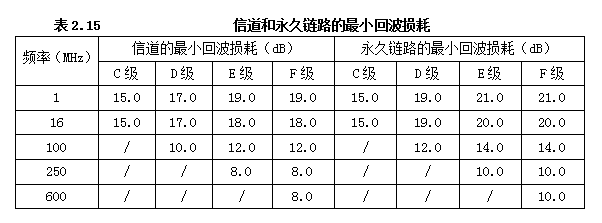

信道和永久鏈路的特性阻抗的變化，采用回波損耗表示，只在對稱電纜布線系統中的C、D、E、F級采用，在布線的兩端測試，均應符合最小回波損耗值的要求，測出數值應大于或等于表2.15中給定值所連成的折線。

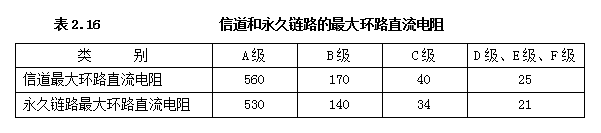

3）環路直流電阻

每個級別的信道和永久鏈路的線對最大環路直流電阻應符合表2.16中的數值。

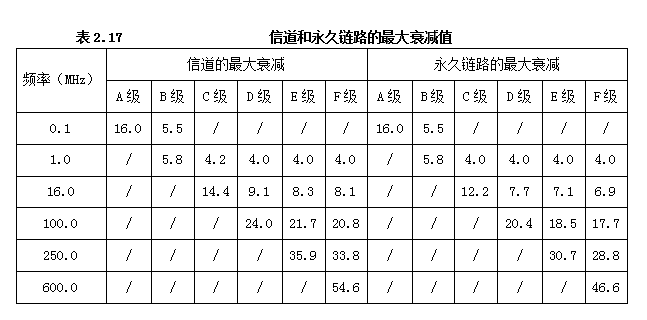

4）最大衰減（，又稱插入損耗）

信道和永久鏈路的最大衰減值應小于或等于表2.17中值所連成的折線，并應與電纜長度及所用的電纜材料相一致。

5）近端串音衰減（NEXT）

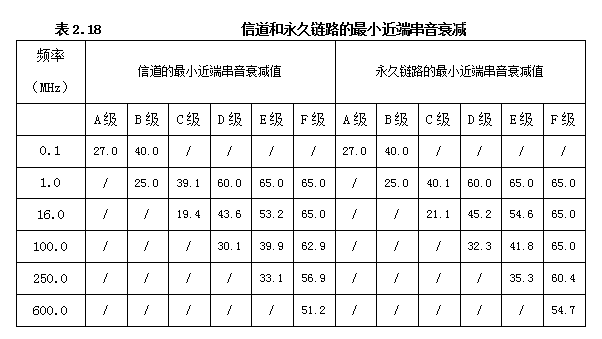

線對于線對之間的近端串音衰減（NETX），在布線的兩端測量信道和永久鏈路的值應大于或等于表2.18中的值所連成的折線。

表中2.18中信道最小近端串音衰減不包括設備連接器件產生的附加串音影響。

6）近端串音衰減功率和（PS NEXT）

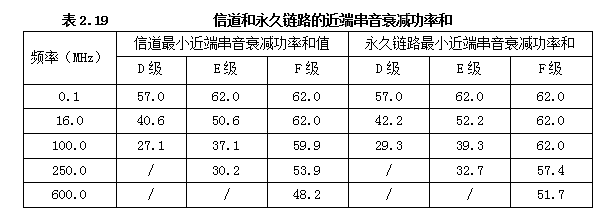

近端串音衰減功率合和（PS NETX）參數僅應用于D、E、F級的信道和永久鏈路，要求D、E、F級的信道和永久鏈路的PS NETX在布線兩端測出，并均應符合標準中的規定。近端串音衰減功率和（PS NETX）可按標準中列出的公式計算得出。為了簡化計算，下面表2.19中給出了數值。

7）衰減串音比（ACR）

線對與線對之間的衰減串音比（ACR）只應用于綜合布線系統的D、E、F級，ACR值是近端串音衰減與最大衰減（又稱插入損耗）分貝值之間的差值，即綜合布線系統的衰減串音比（ACR）可用下式計算得到：

 ACR=NEXT- a

式中，ACR  ──衰減串音比，單位：dB；

     NETX  ──近端串音衰減值；

          ──最大衰減（或稱插入損耗），單位：dB。

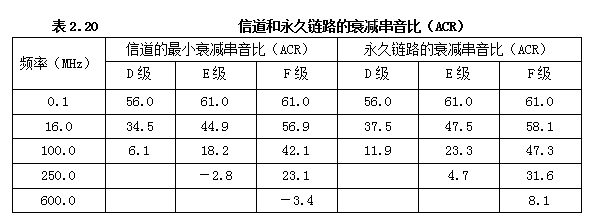

ACR應在布線系統的兩端測得，并要求其信道和永久鏈路的最小ACR值應符合表2.20中的規定。

8）衰減串音比功率和（PS ACR）

衰減串音比功率和（PS ACR）參數僅應用于綜合布線系統的D、E、F級，當信道和永久鏈路的近端串音衰減功率和與最大衰減（又稱插入損耗）值之間的差值為ACR功率和時，信道和永久鏈路的衰減串音比功率和可由下式計算的得到：

 PS   ACR=PSNEXT-a

式中：PS  ACR ──衰減串音比功率和，單位：dB；

     PS  NETX ──間斷串音比功率和，單位：dB；

             ──最大衰減（或稱插入損耗），單位：dB。

信道與永久鏈路的數案件串音比功率和（PS  ACR）的數值見表2.21中所列。

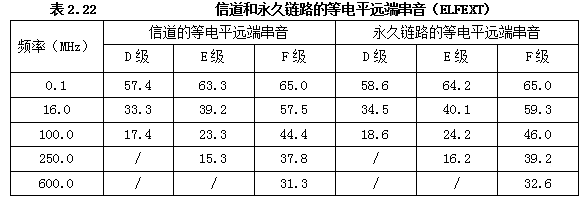

9）等電平遠端串音（EL FEXT）

綜合布線系統線對于線對之間，信息和永久鏈路的等電平遠端串音只在D、E、F級使用時，其數值應符合表2.22中的規定。

10）等電平遠端串音衰減功率和（PS  ELFEXT）

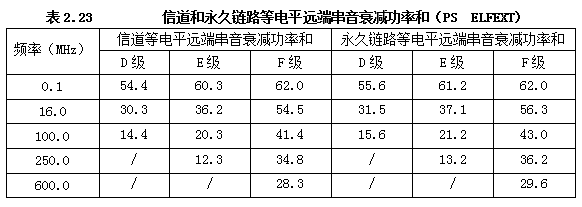

信道和永久鏈路的PS ELFEXT參數僅適用于D、E、F級，D、E、F級信道和永久鏈路的PS ELFEXT應符合或超過表2.23中所示的值。相關標準中提供了計算公式，可按需要計算得到。

11）傳播時延

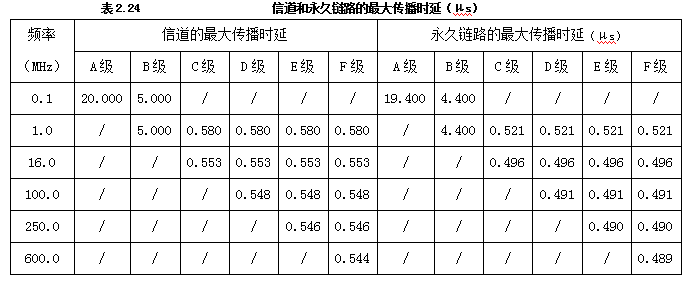

綜合布線系統的信道和永久鏈路的傳播時延應小于表2.24中列出的數值。測量或計算值應與布線系統的長度及所用材料相一致。C級和D級信道的時延要求應確保不超過標準中規定的數值。信道和永久鏈路的最大傳播時延見表2.24。

12）時延偏差

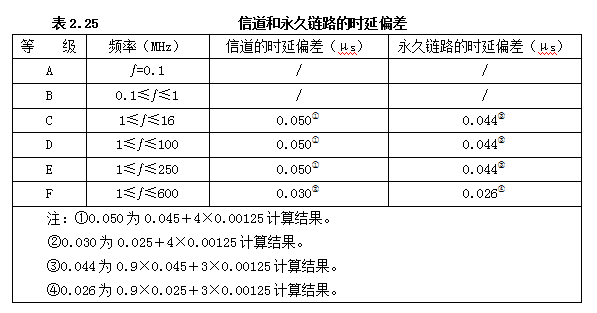

綜合布線系統的信道和永久鏈路的時延偏差數值應小于表2.25中的限值。

13）信道非平衡衰減

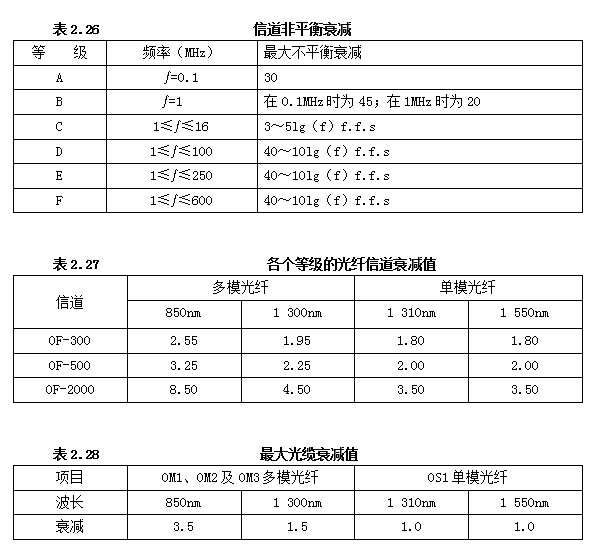

國家標準GB 50311—2007中規定，一個信道的非平衡耍賤[縱向?qū)Σ罘洲D(zhuǎn)換損耗（LCL）或橫向轉換損耗（LCL）]應符合表2.26的規定。布線系統的兩端均應符合不平衡衰減的要求。

   （4） 光纖布線的信道和永久鏈路的技術參數

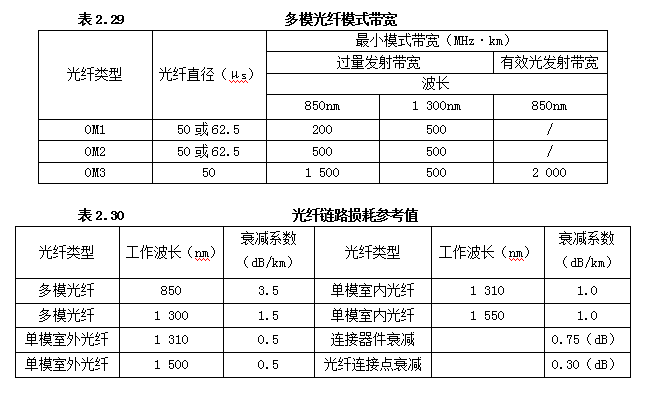

根據國家標準《綜合布線系統工程設計詭誕》（GB 50311—2007）的規定，各個等級的光纖信道衰減值、光纜標稱的波長。每千米的最大衰減值和多模光纖的最小模式帶寬應分別符合表2.27、表2.28和表2.29的規定。光纖鏈路損耗參考值可見表2.30，它是摘自國家標準《綜合布線系統工程驗收規范》（GB 50312—2007）中的規定。
