這里以上海新時達電氣公司STEP電梯為例，詳細說明。

1.故障說明

（1）故障類別

1顯性故障。顯性故障指電梯系統發生了比較嚴重而又不能自動復位、且必須由維修人員或經過專業培訓的人員排除、手動復位才能再次正常運行的故障。如，電梯運行中，門刀撞壞門鎖或其他原因，使門鎖回路在運行中突然斷開并且不能自動復位，故障代碼為02，該故障必須由維修人員手動修復門鎖回路才能完成（故障代碼編號見表8-3）

  顯性故障，必須查明原因，及時解決問題。

（2）隱性故障，隱性故障指電梯系統發生了比較輕微的、無需維修人員或經過專業培訓的人員排除、手動復位就能再次正常運行的一般性故障。如，電梯運行中，門刀瞬間蹭開廳門滾輪一下，或門鎖某一處觸點接觸不好，跳一下又馬上復位，也就是說門鎖回路瞬間斷開一下又立即復位。此時就會記錄下02和22、31三個故障代碼。

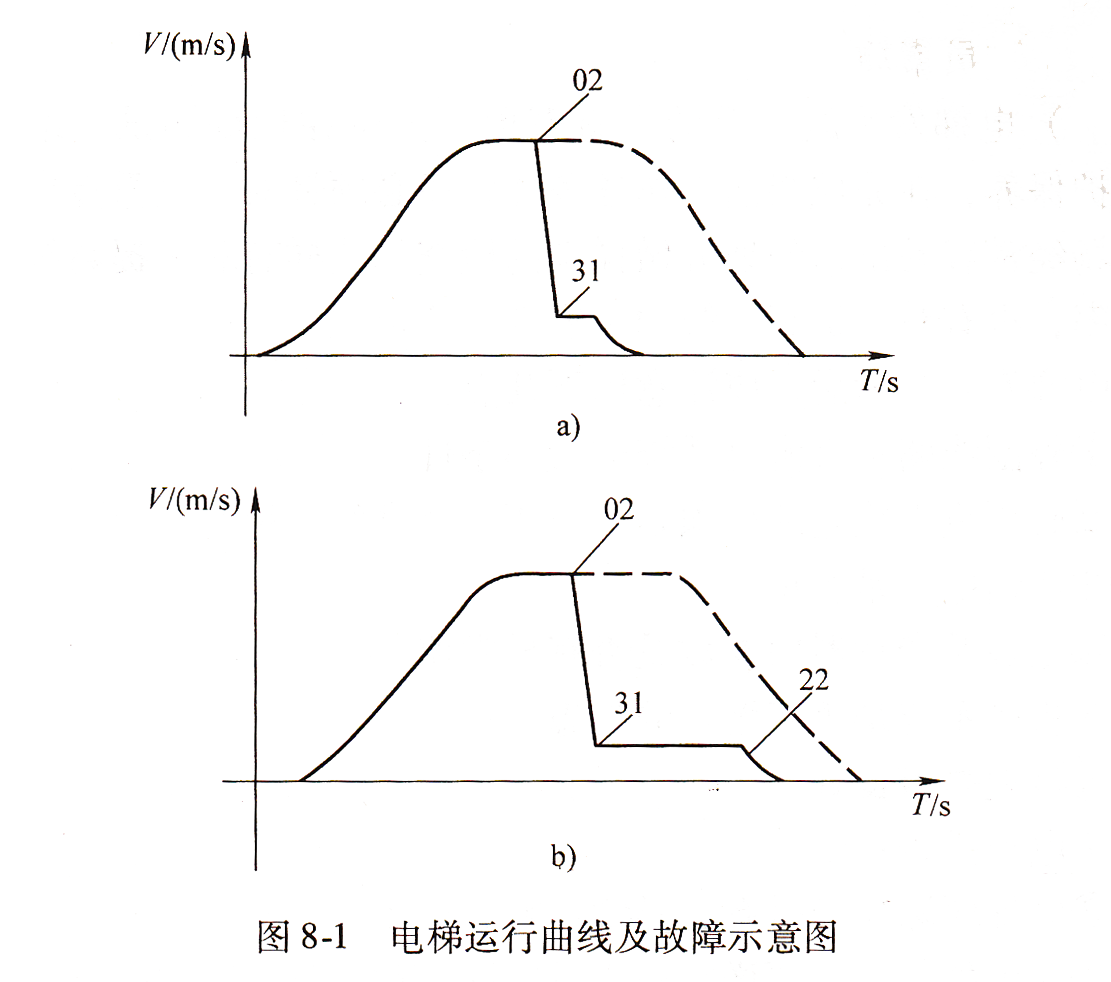

電梯運行中，門鎖回路瞬間斷開（02），又立即復位，電梯馬上溜車急停（31）。溜車急停過程中，遇到平層插板，則平層停車；沒有遇到平層插板，電梯系統認為前方出現故障，則電梯會在停下來后，馬上反自動找平層22：俗稱反向溜車，到達最近的樓層平層停車。平層停車開門后，主板自動檢測運行條件，判斷是否符合正常運行條件，則會繼續正常運行。如圖8-1所示，

圖中虛線為理想運行曲線。09、31、24、31故障現象和曲線類似于02、31故障。09、31、22、24、31、22故障現象和曲線類似于02、31、22故障。

根據故障記錄分析，02、09、24是故障發生原因，31或31、22則是02，09，24故障引起的連鎖故障，是主板在電梯故障時發出的保護性動作。

隱性故障具有隱蔽性，一般可通過故障記錄查詢，維修人員可根據故障記錄找出原因，并通過對相關部件或線路的檢查和調整，消除故障隱患。

（3）運行條件錯誤。運行條件錯誤指電梯運行中，人為的使運行條件出錯而不滿足電梯運行條件，造成運行中斷的情況，只是電梯運行條件不滿足，而不是故障。如。02故障，維修人員在5樓廳外想上轎頂，這時可打一個4樓指令，然后看著廳外顯示，估計能上轎頂了，就用三角鑰匙打開5樓廳門。如果這時電梯還在運行，就會馬上停止，故障代碼只有一個02。這時的02就并不是真正的故障，而是人為造成的條件錯誤。

電梯正常使用時，一般4s’即可關門；超過1min關不上，蜂鳴器就會鳴叫，提醒門中間的人注意避開或不要阻擋關門；超過4min關不上，蜂鳴器繼續鳴叫外，則會留下06（（關門關不上）這一故障記錄。一般故障輕微，在較短的時間內門中的物件或人移開系統會需人工斷電再通電復位了。所以，06故障記錄并不是真正的故障，而是人為造成的條件錯誤。

主板內最多只能保存20個故障記錄。但真正有意義的故障信息很容易被一些沒有實際意義的故障記錄沖掉，而不利于故障隱患的查找和排除。因此，要求現場維修保養人員在維保和現場維修時，都必須用專用統一的筆記本記錄下所有故障記錄。一是便于分析故障發生規律，查找并排除故障隱患，二是便于總結現場經驗，提高調試、維修、保養人員素質。

（2）  電梯發生故障后的注意事項  無論在現場調試、維修，還是維護保養，在完成當前工作任務外，還必須針對一些重點事項和電梯現場經常容易出錯的地方做詳細的檢查！這樣有利于提高維修工作的效率，也有利于提高系統的可靠性和穩定性。

      電梯發生故障后，應注意以下幾點：

①外圍線路是否滿足系統運行的條件。

②必須重點檢查的事項是否都逐一認真細心檢查。

③通信電壓是否正常。

④主板及變頻器內參數是否有異常值

⑤機械系統是否有潛在的隱患。

⑥接地是否良好。

⑦電源是否正常。

⑧電梯轎廂移動時有無異常聲響和振動。

⑨較大故障時必須詳細檢查系統硬件和設備。

⑩較大故障修復后必須進行系統測試。
