綜合布線系統電纜布線對鏈路與信道的規定

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-08-15

【標遠線纜www.moreton-tech.cn】

（1） 綜合布線系統電纜布線的鏈路與信道

國家標準GB 50311—2007中對綜合布線系統電纜布線的鏈路與信道的規定如下。

1）綜合布線系統電纜布線的信道應由最長90m水平纜線、最長10m的跳線和設備纜線以及最多4個連接器件組成。

2）綜合布線系統電纜布線的永久鏈路則由90m水平纜線以及3個連接器件組成。

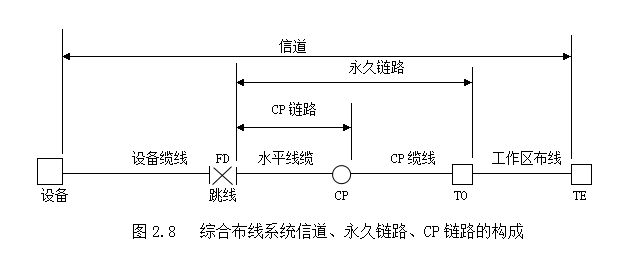

3）上述綜合布線系統的信道、永久鏈路和CP鏈路的連接方式如圖2.8所示。

4）F級的永久鏈路僅包括90m水平纜線和2個連接器件（不包括CP連接器件）。

   （2）綜合布線系統的光纖信道

國家標準GB 50311—2007對光纖信道有以下規定。

1）光纖信道分為CF-300、CF-500和CF—20003個等級，各個等級光纖信道分別支持的應用長度不應小于300m、500m、及2000m。

2）光纖信道構成方式，在標準中列出3種構成方式，在設計時應符合以下相關要求。

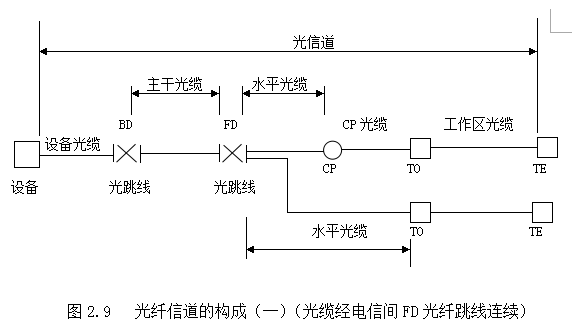

① 水平光纜和主干光纜至樓層電信間的光纖配線設備，應經過光纖跳線連接構成，如圖2.9所示。

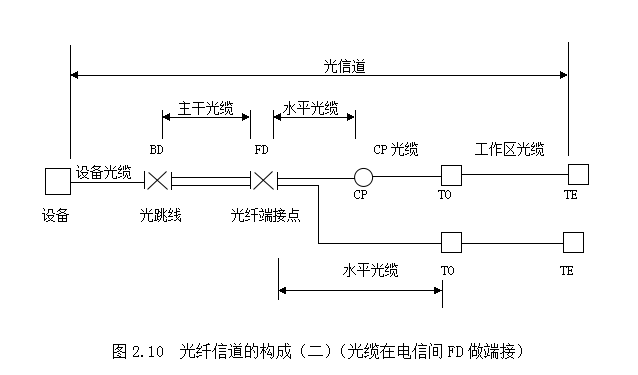

② 水平光纜和主干光纜在樓層電信間應該端接（采用熔接或機械連接均可）構成，如圖2.10所示。

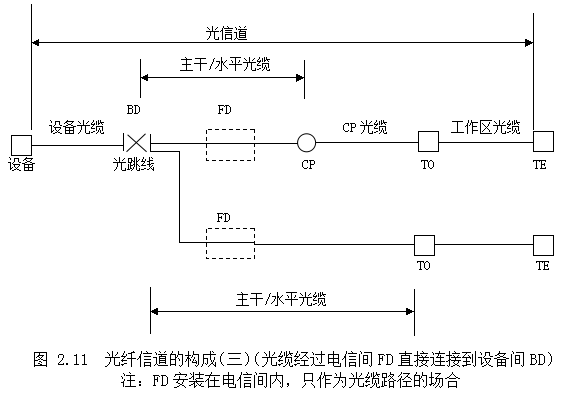

③ 水平光纜經過電信間直接連至智能化建筑物內的設備間光配線設備BD構成，如圖2.11所示。

3） 工作區光纜。當工作區用戶終端設備或某個區域網絡設備需直接與公用數據網進行互通時，為了簡化網結構和減少連接點，宜將工作區光纜直接布放至電信入口設施處的剛配線設備，這樣可減少在TO 、FD和BD的連接點，對于傳輸質量是有利而無害的。
