綜合布線系統部件的選用

   【標遠線纜www.moreton-tech.cn】

       在綜合布線系統工程設計時，應按照近期和遠期的通信（信息）業務以及計算機網絡拓撲結構和用戶今后的發展需要，選用符合工程實際和適合今以后需要的布線器件和通信（信息）設施。選用產品的各項指標用高于系統指標，這樣才能去報系統指標能夠滿足要求。并具有只用發展的余地。同時，必須考慮到工程造價的合理性以及工程的實際需要，力求對綜合布線系統的產品選用做到恰如其分，比較適宜，真正達到技術先進、經濟合理和切實有用的目的。為了取得理想效果，國家標準《綜合布線系統工程設計規范》（GB 50311—2007）對于系統應用有以下規定。

（1） 綜合布線系統的同一布線信道和鏈路的纜線及連接部件，應保持系統等級與類別的一致性。例如同為5e類或D級或性能一致，不得混雜選用，以保證得到預期所需的等級、類別和性能的效果。

在選用綜合布線系統的布線部件時，應考慮電纜線對和插接器件之間的連接，它們的阻抗是否匹配、平衡與非平衡的轉換是否適配。在工程中要求D級至F級的特性阻抗應符合100Ω標準。在系統設計時，應保證布線系統的信道和鏈路在支持相應等級應用中的傳輸性能。例如在工程中選用6類布線產品，則要求采用的纜線、連接硬件和跳線等都應達到6類，才能保證整個系統稱為6類。如果采用屏蔽結構的綜合布線系統，則所有布線部件都應選用帶屏蔽結構的產品，否則就成為無屏蔽效果的系統。

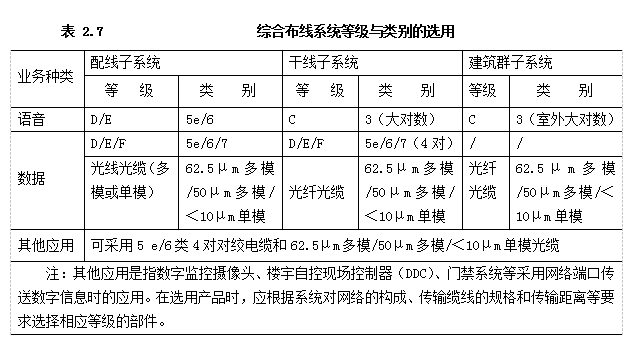

（2） 綜合布線系統工程中選用的產品類別及鏈路、信道等級的確定，應綜合考慮主體工程（智能化建筑或智能化小區）的功能、應用網絡性質、業務終端類型；、業務發展的需求以及性能價格比較、現場安裝條件等諸多因素，具體符合表2.7的要求。

   （3） 綜合布線系統工程中光纖通信應采用標稱波長為850nm和1300nm的多模光纖及標稱波長1310nm和1550nm的單模光纖。

   （4） 單模和多模光纜的選用應符合網絡的構成方式、業務的互通互連方式及光纖在網絡中的應用傳輸距離。樓內宜采用多模光纖光纜；建筑物之間宜采用多?；騿文９饫w光纜；需直接與電信業務經營單位的通信（信息）網絡相連時，宜采用單模光纖光纜。務必使他們之間的連接纜線一致。

   （5） 為了保證傳輸質量，配線連續設備兩端使用的連接跳線，宜選用產業化制造的電、光跳線，不宜使用現場制作的跳線；在電話應用時，宜選用雙芯對絞電纜。這里所指的跳線兩端插頭，若為IDC，是指4對或多對的扁平模塊，主要連接多端子配線模塊；若為RJ45，是指8為插頭，可與8位模塊通用插座相連；跳線兩端如為ST、SC、SFF光纖連接器，則與相應的光纖適配器配套相連。

   （6） 工作區信息點為電端口時，應采用8位模塊通用插座（即RJ45）；為光端口時，宜采用SFF小型光纖連接器件及相應的適配器。

當信息點為電端口時，如采用7類綜合布線系統，宜采用RJ45或非RJ45型的屏蔽8位模塊通用插座。

   （7） 在ISO/IEO 11801 2002-09的國際標準中，提出除了維持SC光纖連接器件用于工作信息點外，同時建議在設備間、電信間、集合點等處使用SFF小型光纖連接器件及適配器。小型光纖連接器件與傳統的ST、SC光纖連接器件相比體積較小，可以靈活使用在各種場合。目前SFF小型光纖連接器件被國內市場認可的產品，主要有LC、MT-RJ、VF-45、MU和FJ。

我國有關標準規定：在CD、BD、FD配線連續設備上應采用8位模塊通用插座或卡接式配件模塊（多對、25對及回線型卡接模塊）和光纖連接器件與光纖適配器（單工或雙工的ST、SC或SFF光纖連接器件及適配器）。

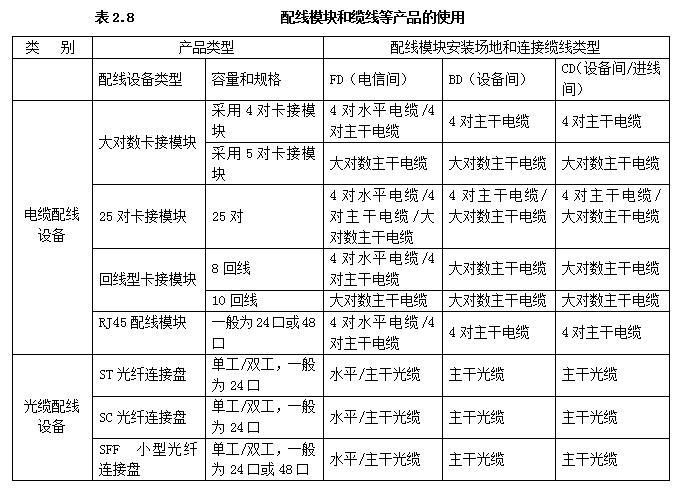

有光標準要求設備間或電信間的配線連接設備的選用應與所連接的纜線相適應，具體規定見表2.8。
