綜合布線系統測試方法

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-11-04

【標遠線纜www.moreton-tech.cn】

綜合布線系統電纜測試分為非屏蔽電纜和屏蔽電纜兩種類型。

（1） 非屏蔽電纜鏈路和信道測試方式

綜合布線系統工程非屏蔽電纜的電氣測試方法，除3類、5類電纜布線系統采用基本鏈路連接方式（如圖所示）外，還有5e類和6類是采用永久鏈路和信道的測試方法，它們的連接方式和測試范圍是有區別的。5e類和6類布線系統測試方法如下所述。

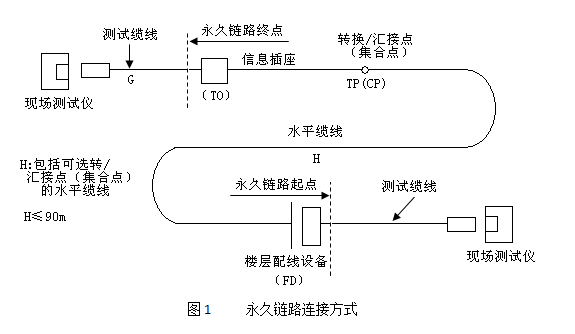

1） 永久鏈路模型。使用與測試固定鏈路（包括有水平電纜及相關連接器件）性能。永久鏈路的連接方式如圖1所示。

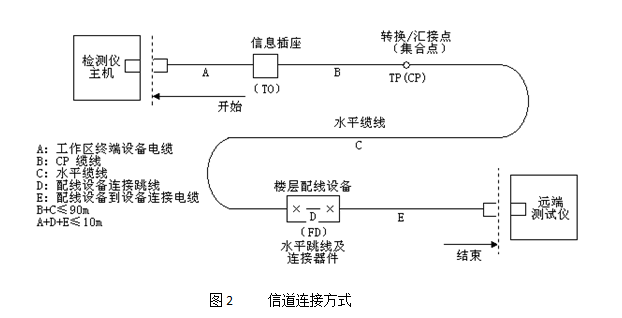

2） 信道模型。在永久鏈路連接模型的基礎上，包括工作區和電信間的設備電纜盒跳線在內的整個信道性能。信道連接方式如圖1所示。

信道包括以下段落：最長90m的水平纜線、通信引出端（又稱信息插座）、轉接（匯接）點/集合點、電信間的配線接續設備、跳線。設備纜線。其總長度不得大于100m。

（1） 屏蔽電纜的測試

綜合布線系統只有在投入實際運行時，才能檢驗其電磁特性是否符合電磁兼容標準。網絡的電磁特性會受制綜合布線系統本身的平衡和/或屏蔽參數的影響，對于它的特性要求和測試方法，目前不具備現場測試條件，現場測試儀只能對屏蔽電纜屏蔽層兩端做導通測試。

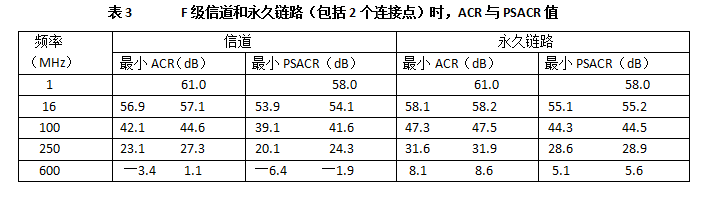

此外，對于等級為F的信道和永久鏈路，只存兩個連接器件（無CP點）時的最小ACR值和PSACR值，應符合表3的規定。
