光纖鏈路測試方法

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-11-18

【標遠線纜www.moreton-tech.cn】

國家標準（GB 50312—2007）《綜合布線系統工程驗收規范》的歲光纖鏈路測試方法作了規定，這里予以摘錄。、

  （1） 在光纖鏈路測試前，應對所有的光連接器件進行清洗，務必力求干凈整潔，并將測試接受其校準到零位。

  （2） 光纖鏈路測試內容應包括如下。

1） 光纖的連通性（即測試有無斷纖）。在施工前應進行光纖光纜等器材的檢驗，一般要檢查光纖的連通性，以免光纜中有斷纖的產品混入工程。必要時宜采用光纖損耗測試儀（穩定光源和光功率計組合）對光纖鏈路的插入損耗和光纖長度進行測試。

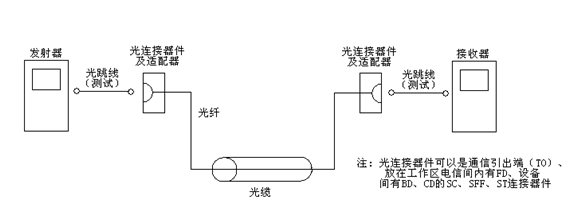

2） 光纖的衰減。對光纖鏈路（包括光纖、連接器件和熔接點）的衰減進行測試，同時測試光跳線的衰減值，可作為設備連接光纜的衰減參考值，整個光纖信道的衰減值應符合設計要求。光纖鏈路測試方式如圖2.32所示連接。

3） 測試方法，主要包括如下內容。

在兩端對光纖逐根進行雙向（收與發）測試，連接方式如圖2.32所示。圖2.32中光纜可以使水平光纜、建筑物主干光纜和建筑群主干光纜。光纖鏈路中不包括光跳線在內。

（3）光纖鏈路的技術指標如下。

1） 綜合布線系統工程中所采用的光纖的性能指標及光纖信道指標應符合設計要求。不同類型的光纜標稱的波長、嗎，每公里的最大衰減值應符合國際標準GB 50311—2007的規定即表2.28中的數值。

2） 光纜布線系統信道在規定的傳輸窗口測量的最大光衰減（又稱介入損耗）應不超過國家標準GB 50311—2007的規定即表2.27中的數值。表中數值包括接頭與連接插座的衰減之內。表中每個連接處的衰減值最大為1.5dB。

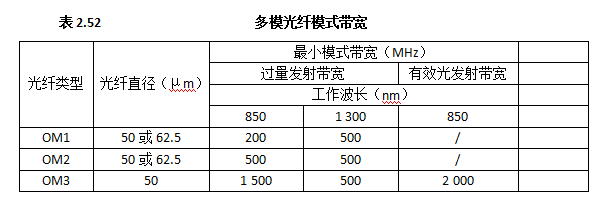

3） 多模光纖的最小模式帶寬應符合GB 50311—2007的規定即表2.52中的數值。

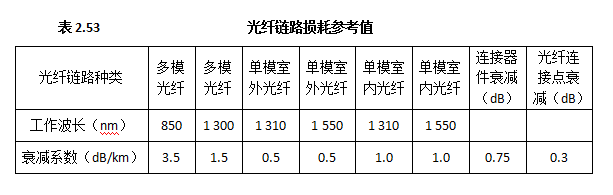

4） 光纖鏈路損耗參考值在國內標準中列出見表2.53。光纖鏈路的插入損耗極限值也可用以下公式計算。

式中：光纖損耗＝光纖損耗系數（dB/km）×光纖長度；

      連接器件損耗＝連接器件損耗/個×連接器件個數；

      光纖連接點損耗＝光纖連接點損耗/個×光纖連接點個數。

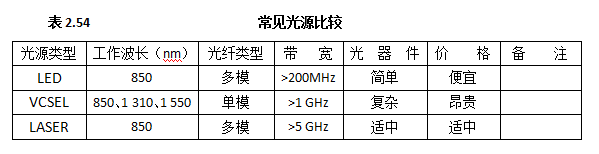

5） 所有光纖鏈路測試結果應有記錄，記錄存放在管理系統中，并納入文檔管理。光纖現場測試儀應根據網絡的應用情況，選用相應的光源（LED、VCSEL、LASER）和光功率計或光時域反射儀（OTDR）。測試所選光源應與網絡應用相一致，光源可以從表2.54內容中來選用。
