中國標準對綜合布線系統組成的規定

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-07-31

    中國標準對綜合布線系統組成的規定

【標遠線纜www.moreton-tech.cn】

      我國郵電部于1997年9月發布了通信行業標準《大樓通信綜合布線系統》（YD/T 926.1～3）。它主要是以國際標準為基礎，并結合我國國情制定的。標準對綜合布線系統的組成有了明確規定，并對其定義加以詳述，便于使用。

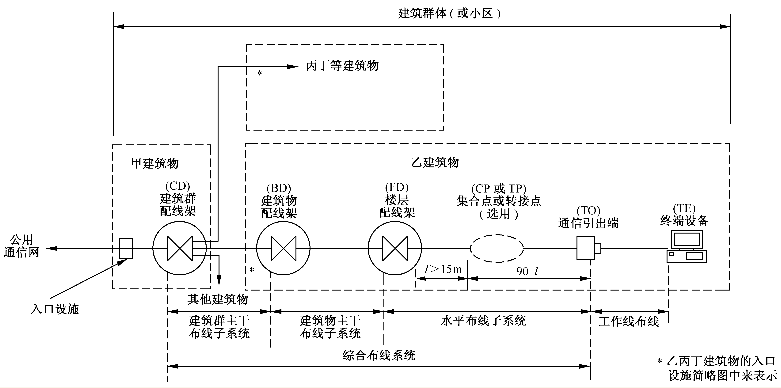

在這里分別敘述3個布線子系統和工作區布線的基本內容。

（1）  建筑群主干布線子系統

建筑群是由兩幢及以上的建筑物組成的群體。在這個建筑群體中有一幢建筑物內裝有該建筑群體的建筑群配線架，以便統一布線和連接。建筑群主干布線子系統是建筑群配線架到各幢建筑物配線架之間的通信線路，它們一端的終端設備──建筑群配線架也屬于建筑群主干布線子系統。如果建筑群分布在整個街坊時，即成為街坊布線（又稱街坊配線），這時通信線路以建筑群配線架為中心，采取星型或樹型的網絡結構，分別接到各幢建筑中的建筑物配線架。建筑群主干布線子系統包括建筑群主干電纜、建筑群主干光纜。建筑群配線架和建筑物配線架上的機械終端及建筑群配線架上的接插軟線和跳線。

建筑群主干線路所需的電纜對數和光纖芯數較多，技術要求也高，因此應根據其所在段落當前業務需要，結合今后發展來考慮選型，是采用電纜還是光纜進行技術經濟比較，在發展迅速的地區或目前經濟發達的小區，一般情況下，建筑群主干布線宜采用光纜，如有些地區目前還難以估計或有其他因素，這時也可采用光纜。建筑群主干光纜或建筑群主干電纜均可用來直接引到建筑物配線架（主干光纜應用光配線架）進行連接。

建筑群主干光纜或建筑群主干電纜端額建筑方式，應根據光纜或電纜的規格數量、該段通信電路的重要程度和敷設環境的具體條件等因素考慮，并以技術可能和經濟合理等要求進行比較篩選，應首先瞎用地下通信管道、溝渠或直埋等地下敷設方式，如有困難或其他因素的限制，也可采取其他敷設方式（例如立桿架空吊掛或沿建筑物墻壁敷設等）。

（2）  建筑物主干布線子系統

建筑物主干布線子系統是整幢建筑中垂直敷設的骨干饋線線路，它從建筑物配線架到各個樓層配線架的通信線路均屬于建筑物主干布線子系統。該子系統包括建筑物主干電纜、建筑物主干光纜、建筑物配線架和樓層配線架的機械終端、建筑物配線架上的接插軟線和跳線。

建筑物主干布線子系統是建筑中纜線線對最多、外徑最大的重要通信線路，為了便于安裝施工。減少線路障礙和簡化維護管理，建筑物主干布線子系統中的建筑物主干電纜、建筑物主干光纜應直接端接到相關的樓層配線架，在其中間不應有轉接點或接頭（轉接點又稱過渡點或遞減點，遞減點一般不允許采用，它是指不同型式或規格的電纜、光纜相連接的地點；接頭是指相同形式或規格的電纜、光纜連接）。

（3）  水平布線子系統

水平布線子系統是建筑中的分支線路部分，是從各個樓層的樓層配線架，本別引到各個樓層的通信引出端的通信線路。該子系統包括通信引出端、水平電纜、水平光纜及其樓層配線架上的機械終端、接插軟線和跳線。

為便于安裝施工和減少線路障礙，水平電纜或水平光纜在整個敷設段落中不宜有轉接點或接頭，兩端宜分別直接連接到樓層配線架和通信引出端。如因地形限制（如拐彎多）或距離較長等限制，樓層配線架到每個通信引出端之間的電纜或光纜，允許有一個轉接點，但要求電纜或光纜進入與接觸轉接點處，電纜線對或光纖芯數均應按1∶1互相連接，以保持對應關系，電纜線對或光纖芯數不應經過轉接點改變數量。轉接點處的所有電纜、光纜應做機械終端。當采用電纜進行轉接時，所用電纜應符合通信行業標準《大樓通信綜合布線系統第2部分：綜合布線用電纜、光纜技術要求》（YD/T 926.2—1997）中對稱電纜附加傳音要求的規定。

水平電纜、水平光纜在轉接點處不宜為非永久性連接或做配線用的連接，一般 為永久性連接，且不做配線用途。

（4）  工作區布線

工作區布線在智能化建筑的綜合布線系統中是最末梢且鄰近用戶的銅線線路。它的線對數量雖然很少，但對于童虎使用是都靈活方便和保證通信質量優劣確實重要的一環，應該在安裝、使用和維護中都要注意。工作區布線是用戶使用的終端設備連接到通信引出端的所有通信線路（包括連接的軟線和插件組件）。它直接為用戶服務，經常會有變化或移動的可能性，成為難以固定的一段線路，所以工作區布線一般是采取非永久性的敷設方式，以適應用戶使用的需要。但在安裝時，應注意其布線相對畹町，應采取敷設有序、合理布置，且有適當保護的固定方式，不得任意亂拉亂放。

在工作區布線中，還需要考慮工作電纜、工作區光纜的敷設長度及傳輸特性的要求，如果不能符合這些要求，有可能會影響某些系統或設備的應用。
