國家標準對綜合布線系統網絡體系分類的規定

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-08-09

   【標遠線纜www.moreton-tech.cn】

      綜合布線系統的網絡體系是指以網絡的若干元素互相聯系而構成的一個整體，具體到綜合布線系統的網絡元素有結構、性能和要求等，所以網絡體系有時又稱為總體結構。按照不同的網絡體系的分類，主要有一般性（或稱通用性）的綜合布線系統和特殊性的綜合布線系統兩大類型，如對特殊性的類型予以細分，又有屏蔽結構的綜合布線系統和工業企業的綜合布線系統（標準中簡稱為工業級布線系統）等類型，隨著今后社會的發展，特殊性的綜合布線系統的類型有可能會增多。一般性的綜合布線系統通常是指非屏蔽結構、無特殊要求的，如細節有智能化建筑或智能化小區（包含住宅建筑綜合布線系統）兩種綜合布線系統。由于它們是為智能化建筑或智能化小區主體工程服務的，這些主體工程的類型奇多而復雜，綜合布線系統不可能隨主體工程劃分，因此，對于一般性的綜合布線系統暫時不予以討論，在以后章節中敘述，這里只對標準中規定的特性綜合布線系統進行介紹。

1.屏蔽結構的綜合布線系統

（1）采用屏蔽結構綜合布線系統依據

（2）采用屏蔽結構綜合布線系統的纜線和綜合布線系統。

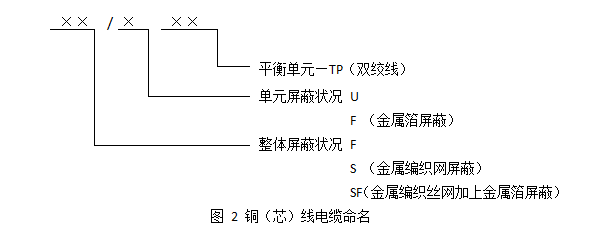

3） 綜合布線系統中采用屏蔽結構的銅（芯）線電纜，其命名方法如圖2所示。

2. 工業企業的綜合布線系統

（1） 特殊環境需要綜合布線系統的背景

工業企業點多面廣，環境條件較復雜，有的甚至比較惡劣，若采用一般性的綜合布線系統，則難以適應。因為在高溫、潮濕、多灰、化學物質的侵蝕、強烈的振動和嚴重的電磁干擾等環境條件下，即使是最好的傳統布線系統，其技術性能、安全可靠程度和布線部件使用壽命都會下降，難以滿足通信（信息）的傳輸要求。除上述工業企業外，其他如賓館、商場等建筑物內部也同樣有常年潮濕的衛生間、存儲貨物的庫房等惡劣條件的場所，此外，這些場合還有強大動力的電機泵房、空調、變配電設備，它們都會產生電磁干擾。因此，對于上述各種環境條件中的綜合布線，應采用具有增強技術的產品并設置防護設施。因此，運用于工業企業的特殊性質和要求的綜合布線系統也就應運而生，以取代一般的綜合布線系統。

處于惡劣環境中的綜合布線系統，其纜線護套和絕緣層材料會加速老化而縮短使用年限；其連接硬件（包括配線連接設備，連接器件等）因存在縫隙和洞孔，灰塵和潮氣，甚至水分會從這些縫隙或洞孔處進入設備或部件中，且在它們的連接部位駐留，形成阻擋信息暢通的屏障。為此，一些生產綜合布線系統產品的廠商，已經推出了一些使用方便、性能優良的連接硬件，并在已在部分工程中推廣應用。不過，這類產品的價格較高，比一般產品高2倍左右。

（2） 采用工業企業綜合布線系統的規定

按照國家標準《綜合布線系統工程設計規范》（GB 50311—0227）的規定，采用的工業企業綜合布線系統（簡稱工業級布線系統）應符合以下內容。

1）工業級布線系統應能支持語（話）音、數據、圖像、書品、控制等信息的傳遞，并能在高溫、潮濕、電磁干擾、易受撞擊或振動、腐蝕氣體或多灰的惡劣環境中使用。

2）工業級布線系統除在惡劣環境調換中使用外，也可應用于工業生產環境中具有良好環境條件的辦公區、控制室和生產區之間的交界場所、生產區的信息點；此外，工業級布線系統的連接器件也可應用于室外環境中。

3）在工業設備或工藝裝置相對集中安裝的區域，為便于維護和管理，用在現場設置配線連接設備，且應符合使用要求。

4）工業級布線系統與一般綜合布線系統一樣，宜采用星型網絡拓?fù)浣Y(jié)構。

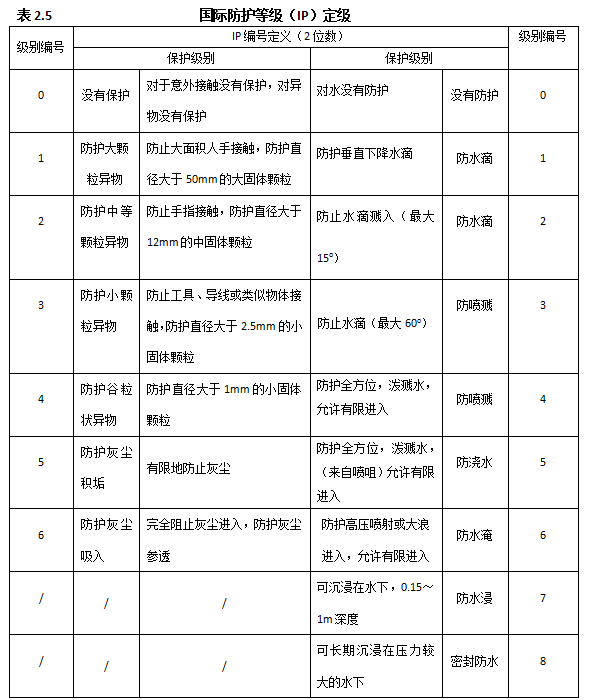

5）在工業級布線系統工程中選用配線設備等產品，應根據環境條件，確定IP（國際防護）的防護等級，以滿足IP標準所提出的保護要求。IP（國際防護）定級見表2.5。

注：① 2位數用來區別防護等級，第1位針對固體物質，第2位針對液體。

    ②如IP67級別就等同于防護灰塵吸入和可沉浸在水下0.15～1m深度。
