標準對綜合布線系統常用的網絡拓?fù)浣Y(jié)構分類的規定

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-08-11

【標遠線纜www.moreton-tech.cn】

綜合布線系統中的網絡拓?fù)浣Y(jié)構是由各種設備（節點）和布線（鏈）組成的。它必須按綜合布線系統組成。技術性能要求、經濟合理原則、便于維護檢修以及有利于改擴建等因素進行綜合考慮，采取合理組合和科學配置的方案。這里所說的組合和配置包含組合邏輯和配置形式。其中，組合邏輯是描述網絡技術功能和體系的組織結構；配置形式是描述網絡單元（又稱結構單元）之間互相連接的關系。也就是說各種網絡單元或配線設備（或稱節點）和傳輸線路（或稱鏈路）的互相連接情況，在綜合布線系統中就組成了網絡拓?fù)浣Y(jié)構。

綜合布線系統中常用結構的網絡拓?fù)浣Y(jié)構，根據國家標準《綜合布線系統工程設計規范》（GB 50311—2007）中的規定主要有以下幾種。

1） 分級型

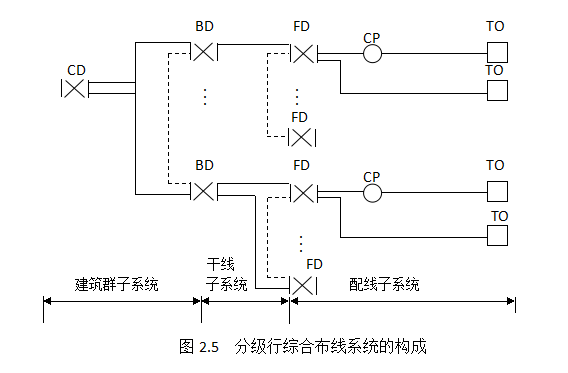

綜合布線系統中各個子系統組成的分級型網絡拓?fù)浣Y(jié)構如圖2.5所示。

  2）簡化型

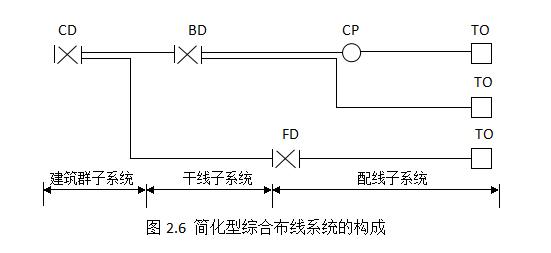

由綜合布線系統中各個子系統采取簡化結構方式組成。這是根據工程實際需要和客觀具體條件，對網絡拓?fù)浣Y(jié)構適當簡化，以減少配線連續設備數量和提高信號傳輸質量。簡化型綜合布線系統網絡拓?fù)浣Y(jié)構如圖2.6所示。

從圖2.6中可以看出樓層配線架（FD）

說明：參照有關標準，圖2.5和圖2.6中均未標注入口設施。

    3） 有入口設施的網絡拓?fù)浣Y(jié)構

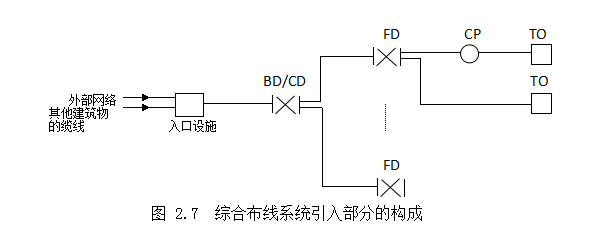

當綜合布線系統設有入口設施和引入通信（信息）纜線時，其網絡拓?fù)浣Y(jié)構的構成應符合圖2.7的要求。

圖2.7表示建筑群配線架（CD）和建筑物配線架（BD）若在同一個建筑物內安裝，且比較靠近（如在同一樓層），其兩者功能可以合一，但需在配線架上劃分建筑群主干或建筑物主干纜線的終端連接區域（又稱連接場），以利于維護和管理。

      當智能化建筑物中設有設備間時，設備間所在樓層的樓層配線架（FD）可以和設備間中的BD/CD以及入口設施安裝在同一場所，以簡化網絡結構，減少設備數量和維護工作。這是簡化型綜合布線系統網絡拓?fù)浣Y(jié)構的一個特例。
