綜合布線系統的主要布線部件

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-09-24

【標遠線纜www.moreton-tech.cn】

住在建筑中的綜合布線系統工程常用的主要布線部件，按通信行業標準YD/T 1384—2005的規定，有非屏蔽（UTP）布線的對絞電纜（有時稱對稱電纜）接插軟線和連接硬件，光纖布線的光纜、接插軟線和連接硬件，同軸電纜布線的同軸電纜。接插軟線和連接硬件3種類型。這些布線部件都應使用于露天環境，要能承受各種客觀條件的惡劣影響，例如對于纜線應有抗光老化的材料制成護套，以延長其使用年限。所以在通信行業標準紅對上述3種類型布線系統的部件做了相應的規定，現分別敘述，供設計參考。

一、 非屏蔽對絞電纜（UTP）布線

（1） 非屏蔽對絞（稱）電纜應滿足通信行業標準《大樓通信綜合布線系統第2部分：綜合布線用電纜、光纜技術要求》（YD/T 926.2）中的所有技術要求。對于25對以下的實心絕緣水平對絞電纜應符合通信行業標準《數字通信用實心聚烯涇絕緣水平對絞電纜》（YD/T 1019）中的所有技術要求。

（2） 非屏蔽對絞設備軟線和接插軟線。除了設備規定的采用專用軟線外，設備軟線和接插軟線應滿足通信行業標準《大樓通信綜合布線系統第2部分綜合布用電纜、光纜技術要求》（YD/T 926.2）附錄A的各種要求。

（3） 非屏蔽對絞主干電纜。非屏蔽對絞主干電纜應滿足通信行業標準YD/T 926.2中的各項要求。

（4） 架空引入線。它是一種直徑小、對數少的電纜，通常是從大對數電纜接出少量線對的，引出敷設到分散孤立用戶的小對數電纜，其最大跨度應不超過60m。架空引出線的性能和要求應滿足相關產品規范的規定，尤其抗?fàn)恳龔埨锉仨殱M足牢固可靠的要求。

（5） UTP連接硬件。用在非屏蔽對絞電纜（UTP）布線中所有連接硬件應滿足通信行業標準《大樓通信綜合布線系統第3部分：綜合布線用連接硬件技術要求》（YD/T 926.3）中的傳輸性和可靠性的要求。在通信引出端的位置處，UTP電纜應終端連接一個8位的通信引出端連接器件。

8位通信引出端連接器件應滿足通信行業標準YT/T92.6.3中的模塊接口要求，它的插座顏色標志及線對分配順序均應符合通信行業標準YD/T 926.3中的規定。

二、 75Ω同軸電纜布線

75Ω同軸電纜布線由用戶電纜、同軸設備軟線和接插軟線、同軸主干電纜和連接硬件等組成?，F(xiàn)分別進行介紹，以便在工程參考使用。

（1） 同軸用戶電纜

同軸用戶電纜應符合通信行業標準《接入網用同軸電纜》（YD/T 897-1）中系列6、系列7或系列11的相關規定。同軸電纜的屏蔽層是極為重要的，通信行業標準YD/T 897-1規定它的最低屏蔽結構應是雙層屏蔽；應采用一層搭接的金屬帶和一層最少有59%編織覆蓋率的金屬編織層。另外，通信行業標準《住宅通信綜合布線系統》（YD/T1384）中規定的6、7或11系列同軸電纜是指符合YD/T867.1的規格代號為6、7或11的接入網用同軸電纜，如采用其他的電纜時，應核定其屏蔽結構是否符合標準YD/T 867.1的規定。

（2） 同軸設備軟線和接插軟線

除有關設備規定采用專用軟線外，設備軟線和接插軟線應采用59系列或6系列同軸電纜，配以“F”型連接器裝配組成。軟線應要求100%地試驗其他連續性，并應滿足 Bellcore GR-1503-COFE的要求。設備軟線和接插軟線用連接器的尺寸應符合SCTE IPS-SP-401的要求。

（3） 同軸主干電纜

同軸主干電纜應符合6系列、7系列或11系列或同軸配線電纜的要求，其中6系列、7系列和11系列同軸電纜的具體指標參見YD/T 897.1，同軸配線電纜的具體指標參見YD/T 897.2。

（4） 連接硬件

主要有同軸電纜連接器和同軸引出端兩種，分別介紹如下。

1） 同軸電纜連接器

主要有59系列、6系列、7系列和11系列的電纜，應與“F”型連接器里阿尼額?！癋”型連接器應符合SCTE IPS-SP-401的要求。同軸配線電纜可與“N”型連接器連接?！癗”型連接器應符合《N型射頻同軸連接器》（GB/T 11314）的要求，也可參見以下

2） 同軸電纜引出端

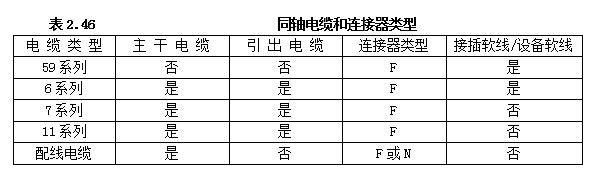

每根在通信引出端及配線盒中的同軸電纜，應裝配有“F”型陰連接器?！癋”型陰連接器應符合SCTE IPS-SP-401的要求，參見表2.46。

為了滿足HFC寬帶接入的需求，對于75Ω同軸電纜布線系統，在標準中推薦采用接入網用同軸電纜系列產品，其具體指標可參見通信行業標準YD/T897.1和YD/T897.2；如采用CATV用同軸電纜，其產品及相關的連接硬件應符合SJ/T 11138等系列標準的要求。SJ/T為原電子工業部推薦標準。
