綜合布線系統的電氣防護和接地措施按國家標準GB 50311—2007的規定，有以下各條。

   （1）在綜合布線系統工程設計中，尤其是對纜線和配線設備的選用時，應根據用戶需求并結合主體工程（包括建筑物）的環境條件進行考慮，以便采取相應的防護措施。當建筑物在建設中已建成，但尚未投產使用時，為確定綜合布線系統的產品選型，應測定建筑物周圍環境的電磁干擾強度（簡稱場強即電磁強場）。對綜合布線系統纜線和設備與其他電磁干擾源之間的距離進行核查，與標準中規定的給各項指標要求進行對比衡量，以便選擇合適布線器件和采取相應的技術措施。

在國家標準GB 50311—2007中有以下規定內容。

1）當綜合布線系統區域內存在的電磁干擾場強低于3V/m時，宜采用非屏蔽電纜和非屏蔽配線設備，即無屏蔽結構的產品。

2）當綜合布線系統區域存在的電磁干擾場強高于3V/m時，或用戶對電磁兼容性有較高的要求時，可采用有屏蔽結構的綜合布線系統和光纜布線系統的產品。

3）當綜合布線系統區域內或纜線路由上存在電磁干擾源，且他們之間不能滿足最小凈距的要求時，宜采用金屬管線或槽道進線屏蔽，或采用有屏蔽結構的綜合布線系統或光纜布線系統的產品。

本著技術先進、經濟合理、安全適用的設計原則，在滿足電氣防護各項技術指標，確保通信（信息）安全的前提條件下，應首選有屏蔽結構的纜線和配線設備，或采用必要的屏蔽措施（如敷設金屬槽穿放纜線）進行布線。眾所周知，廣聯布線系統具有最佳的防御電磁干擾的性能，它既能防止電磁泄漏，也不會受到外界電磁干擾的影響，在嚴重的電磁干擾的場強環境中，是比較理想的防御電磁干擾的布線系統。因此應優先選用光纜布線系統?？傊?，應根據工程的具體情況和客觀條件，選用合適的產品并合理配置。

如果在局部地段，綜合布線系統纜線與電力線等平行敷設，或其位置過于接近電動機、電力變壓器等電磁干擾源，且不能滿足規定的最小凈距要求時，綜合布線系統纜線可以采用鋼管穿放或在金屬線才槽內敷設等布局措施，加以屏蔽處理。

（2） 在智能化建筑內的進線間、設備間、電信間中，應設置房間或樓層或局部等電位接地端子板，以便連接地線。

（3）  綜合布線系統應采用公用交給你接地的接地系統。如單獨設置接地體，則接地電阻不應大于4Ω；如綜合布線系統建設區域內的接地系統中存在兩個不同的接地體，其接地電位差不應大于1V有效值。

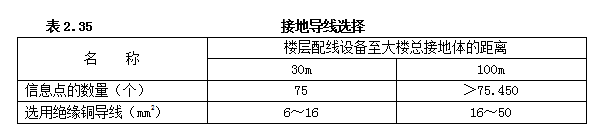

（4） 智能化建筑中各個樓層安裝的各個配線設備（FD、配線架、柜、箱），應采用適當截面的絕緣銅導線單獨布線敷設至就近的等電位接地裝置，也可采用在電纜豎井內等電位接地銅排引到建筑物總的共用接地裝置上，銅導線的截面積應符合設計要求。綜合布線系統接地導線截面積可參考表2.35確定。

（5） 當綜合布線系統所在地是在雷電防護區的交界處，其纜線采用屏蔽結構時，屏蔽層的兩端應做等電位連接并接地。
對于具有屏蔽結構的綜合布線系統的接地，一般在配線設備[包括建筑群配線設備（CD）、建筑物配線設備（BD）和樓層配線設備（FD）]的機（柜）架內設置接地端子，接地端子與屏蔽模塊的屏蔽罩相連通，機（柜）架的接地端子則經過接地導體連接到智能化建筑物的等電位接地體。為了保證綜合布線系統全程的屏蔽效果，終端設備的屏蔽金屬罩可通過相應的方式與TN-S系統的PE線接地，但它不屬于綜合布線系統接地設計的范圍。
   （6） 綜合布線系統的纜線采用金屬線槽或鋼管敷設時，規定要求金屬線槽和鋼管應保持連續不斷的電氣連接，并應有不少于兩點的良好接地，以確保接地系統整體良好，切實有效。
   （7） 當綜合部系統的引入纜線從建筑物外面進入建筑物時，電纜和光纜的金屬護套或金屬附件應在纜線入口處就近與等電位接地端子板連接，使它快速漸變與地接通。
   （8） 當引入纜線為電纜，從建筑物外面引進到建筑物內的入口設施時，入口設施上的保護裝置應選用適配的信號線路浪涌保護器，信號線路浪涌保護器應符合設計要求。本條在標準中為強制性規定，必須執行。
