綜合布線系統的安裝工藝要求

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-09-19

【標遠線纜www.moreton-tech.cn】

（1） 工作區

1） 工作區的通信引出端（又稱信息插座）的安裝工藝，宜符合以下規定。

① 安裝在地面上的信息插座接線盒應有防水和抗壓的性能。

② 安裝在墻壁或柱子上的信息插座底盒、多用戶信息插座盒與集合點配線箱體的底部，它們下部的邊緣離地面的高度宜為300mm；如房間內設置活動地板時，上述高度必須保證，務必增加活動地板的安裝高度。

2）工作區的電源配置和安裝工藝應符合以下規定。

① 每一個工作區至少應配置1個220V交流電源插座，其安裝位置應便于使用。

② 工作區的電源插座應選用帶保護接地的單相電源插座，保護接地與零線應嚴格分開。

（2） 電信間

電信間又稱交接間或接線間等，它是指主要專門為安裝總格布線系統樓層配線設備（FD）和計算機系統樓層網絡設備集線器（HUB）或交換機（SW）的場所，并可根據場地情況設置電纜豎井、等電位接地體、電源插座、UPS配電箱等設施。當上述場地比較寬裕，允許綜合布線系統與弱電系統設備（如建筑物的安防、消防、建筑設備監控系統、無線信號覆蓋非等系統的纜線線槽和功能模塊的安裝）合設在同一場所時性房屋建筑的角度出發，電信間可改稱為弱電間，它是相對與電力線路的強電間而區分的。

1） 電信間的數量應按其所服務的樓層范圍及工作區面積來確定。如果該樓層信息點數量不大于400個，水平纜線長度均不超過90m宜設置一個電信間；當超過這一范圍時宜設兩個或多個電信間；如每個樓層的信息點數量較少，且水平纜線長度不大于90m的情況下，幾個樓層合設一個電信間為好，以求節省房間面積和減少設備數量。

2） 電信間應與強電間分開設置，以保證通信（信息）網絡安全運行，電信間內或其緊鄰處應設置電纜豎井（有時稱纜線豎井和弱電豎井）。

3） 電信間的使用面積不應小于5m2，也可根據工程中世紀安裝的配線設備和網絡設備的容量進行適當調整，即增加或減少電信間的使用面積。

上述電信間使用面積的計算依據：在一般情況下，綜合布線系統的配線設備和計算機網絡設備采用19英寸標準機架（柜）安裝。機架（柜）尺寸通常為600（mm）寬×900（mm）深×2 000（mm）高，共有42U的安裝機盤的空間。在機架（柜）內可以安裝光纖連接盤、RJ45（24口）配線模塊、多線對卡接模塊（100對）、理線架、計算機系統集線器（HUB）交換機（SW）設備等。如果按建筑物每層電話和數據信息點各為200個考慮配置上述設備，大約需要2個19英寸（42U）的機架（柜）空間，以此測算電信間的面積最少應為5m2（2.5m×2.0m）。如電信間內同時設置了內網、外網或?qū)Ｓ镁W(wǎng)時，考慮它們的網絡結構復雜、網絡規模擴大、設備數量增多和便于維護管理等因素，19英寸機架（柜）應分別設置，并在保持一定間距的情況下，預測和估算電信間的面積。

    4） 電信間的設備安裝和電源要求應參照標準對設備的規定辦理，具體見下面設備間部分。

5） 電信間應采用相外開的丙級防火門，門寬大于0.7m。電信間的溫、濕度是按配線設備要求提出的，電信間內溫度應為10℃～35℃，相對濕度宜為20%～80%。如在機架（柜）中安裝計算機信息網絡設備（例如集線器、交換機），其環境條件應滿足設備提出的要求。溫、濕度的保證措施由空調專業負責考慮解決。

上述關于安裝工藝的要求，均以總配線架等設備所需的環境要求為主，適當考慮了安裝少量計算機系統等網絡設備的情況。如果與用戶程控電話交換機、計算機網絡系統等設備合裝在一起，則電信間或設備間的安裝工藝要求應執行相關標準中的規定。

（3） 設備間

設備間是智能化建筑的電話交換機設備和計算機網絡設備，以及建筑物配線設備（BD）安裝的地點，也是進行網絡管理的場所。對于綜合布線系統工程設計而言，設備間主要安裝總配線設備。當通信（信息）設施與配線設備分別設置時，應考慮到設備電纜有長度限制的要求，所以，要將安裝總配線架的設備間與安裝用戶電話交換機計算機主機的設備間之間的距離盡量縮短，以減少纜線長度和提高傳輸質量。

如果一個設備間以10m2計算，約可安裝5個19英寸的標準機架（柜）。在機柜中可安裝電話大對數電纜多對卡接式模塊、數據主干纜線配線設備模塊，大約能支持總量為6 000個信息點所需（其中電話數據信息點各占50%）的建筑物配線設備安裝空間。

國家標準GB 50311—2007對設備間的安裝工藝要求有以下規定。

1）設備間的位置應根據安裝設備的裝置、規模、網絡構成等因素，綜合考慮確定

    2）在每幢智能化建筑內至少設置1個設備間，如果電話交換機與計算機網絡設備分別安裝在不同場所或根據網絡安全需要，也可設置2個或2個以上的設備間，以滿足不同業務的設備安裝需要。

3）設備間的設計涉及面較為寬廣，為此，應符合以下規定和相關專業的要求。

① 設備間宜位于干線子系統的中間位置，并應考慮減少主干纜線的傳輸距離和纜線的數量，以節省工程建設投資。

② 設備間的位置應盡量靠近建筑物內的電纜豎井或其附近，有利于主干纜線的引入或接出，便于施工和維護。、

③ 設備間的位置宜便于設備接地。

④ 設備間應盡量遠離高低壓變配電、電機、X射線、無線電發射等有電磁干擾源存在的場地，務必要求它們之間達到會大于最小凈距的規定，以減少電磁干擾對通信（信息）的影響。

⑤ 設備間內的室內溫度應為10℃～35℃，相對濕度應為20%～80%，并應具有良好的通風條件。

⑥ 設備間內應有足夠的設備安裝空間，其使用面積不應小于10m2。這個面積不包括用戶程控電話交換機、計算機網絡設備等設置所需的安裝設備面積在內。

⑦ 設備間內應避免設有柱子等結構構件，如有房梁時，其梁下凈高不應小于2.5m。采用向外開的雙扇門，門寬不應小于1.5m。

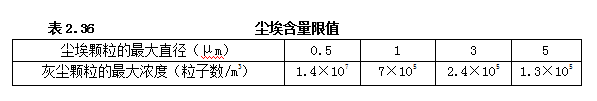

4） 設備間應防止有害氣體（如氯、碳水化合物、硫化氫、氮氧化物、二氧化碳等）侵入，并應有良好的防塵措施，塵埃含量限值應符合表2.36中的規定。表中所指的灰塵粒子應該是不導電、非鐵磁性和非腐蝕性的。

5）在地震區域范圍內，設備安裝應按通信設備抗震設計規范的規定進行抗震加固。

6）通信（信息）設備在設備間內安裝應符合以下規定。

① 機架（柜）前面的凈空不應小于800mm，機架（柜）后面的凈空不應小于600mm，以利于維護和管理。

② 墻壁上安裝的壁掛式配線設備，其底部離地面的高度不應小于300mm。如果設備間內裝有活動地板，仍應保證不小于300mm，即配線設備底部離活動地板的高度為300mm。

7） 設備間內應設有不少于兩個200V帶保護接地的單相電源插座，但不得作為設備供電電源。設備間如安裝電信設備或其他信息網絡設備，設備供電應符合相應的設計要求。本條內容，對于電信間也同樣適用。

（4）進線間

在智能化建筑物中宜設1個進線間，其位置一般位于地下層，外部通信（信息）網絡引入的纜線和管道宜從兩個不同方向或路由引入進線間，這樣有利于兩路管線與外部管道兩溝通。進線間與建筑物外紅線范圍內的人孔或手孔（即智能化建筑所在院內的人孔或手孔）可采用管道或通道的方式互連。

進線間涉及的因素較多，國家標準《綜合布線系統工程設計規范》（GB 50311—2007）對其只提出了原則要求，讀者可以根據智能化建筑的工程實際情況，參照通信行業標準和其他有關標準進行設計，具體原則如下。

1） 進線間應設置地下通信（信息）管道入口的部位。

2） 進線間應滿足纜線的敷設路由。成端位置和布置及數量、光纜的余留盤長空間和纜線的彎曲半徑、充氣維護設備和配線設備安裝所需要的場地空間和平面面積以及操作活動的空間。

3）進線間的大小和形狀，應按進線間內容納進局管道的最終容量及入口設施的最終容量進行設計。同時應考慮能滿足多家電信業務經營者安裝引入纜線和入口設施等設備的面積。

4） 進線間宜靠近建筑物最外的外端和在地下設置，以便于地下纜線引入。進線間設計一般應符合以下規定。

① 進線間應防止?jié)B水，宜設置抽排水裝置，以免長期存在積水。

② 進線間應與綜合布線系統靠近的電纜豎井溝通，以利于垂直引上主干纜線和便于布置及分層供線。

③ 進線間應采用相應防火級別的防火門，門向外開，寬度應不小于1 000mm。

④ 進線間應采取防止有害氣體進入的措施，并設置通風裝置，排風量按每小時不小于5次容積計算。

⑤ 與進線間無關的其他公用管布線不宜通過或敷設。

5） 進線間內引入管道端部所有布放纜線和空閑管孔，均應采取防水材料封堵，同時做好防水處理。

6）進線間內如安裝配線設備和通信（信息）設施，應符合設備安裝設計的要求。

   （5） 纜線布放

纜線布放雖然屬于安裝施工的范圍，但在工程設計中必須考慮和選用纜線建筑方式，它們之間是密切相關的。國家標準《綜合布線系統工程設計規范》（GB 50311—2007）對纜線布放有以下規定。

1） 配線子系統的纜線宜采用在智能化建筑內的吊頂。墻體內敷設管路穿放或設置金屬密封式線槽進行開放式（電纜橋架、吊掛環等）敷設；當纜線在地面布放時，應根據建筑物結構和環境要求等條件，選用地板下線槽、網絡地板、高架（活動）地板下布線等安裝敷設方式。

2） 干線子系統一般采用垂直通道穿過各個樓層的樓板方式。垂直通道有以下3中方式可以選用。

①  電纜孔方向

通常用一根或數根外徑為63～102mm的金屬管預埋在樓板內，金屬管高出地面25～50mm，也可直接在樓板上預留一個大小合適的長方形孔洞，孔洞的規格尺寸一般不小于600mm×400mm，也可以根據工程實際情況確定。

②  管（槽）道方式。

包括暗敷或明敷管道（或槽道）兩種方式。

③電纜豎井方式

在已建成的房屋中不宜使用。在新建智能化建筑工程中，推薦采用專用的電纜豎井方式，電纜豎井的位置應上下對齊、互相貫通。

3） 建筑群之間的建筑群子系統纜線，宜采用地下通信（信息）管道或電纜溝等敷設方式，并應按有關標準的規定執行。盡量不用或少用架空或直埋敷設方式。

4） 綜合布線系統的纜線，不論在建筑物內或建筑物之間，應遠離高溫、潮濕和嚴重電磁干擾的場所，以保證通信（信息）安全。

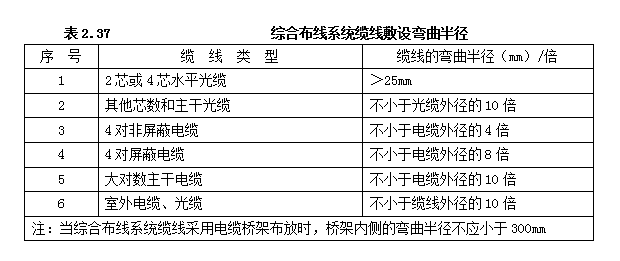

5）綜合布線系統的纜線在敷設時，彎曲半徑（又稱曲率半徑）應符合表2.37中的要求。

6）綜合布線系統纜線穿放在管路或線槽內的管徑與截面利用率，應根據不同類型的纜線做不同的選擇。管路內穿放大對數電纜或4芯以上的光纜時，直線管路的管徑利用率應為50%～60%，彎管路的管徑利用率應為40%～50%。管路內穿放4對對絞電纜或4芯光纜時，截面利用率應為25%～30%。纜線布放在線槽內的截面利用率應為30%～50%。

近年來，國外生產了一種采用特殊結構（例如纜芯結構呈“+”型的6類電纜）的電纜，其目的是減少對絞電纜之間串音對傳輸信號的影響。該電纜在敷設時不要求完全平直和均勻，甚至可以不綁扎，這樣，對綜合布線系統管路的利用率提出來較高的要求。

綜合布線系統纜線允許采用的管徑利用率和截面利用率可以通過公式加以計算，得出管內纜線的布放根數。

① 管徑利用率=d/D

d為纜線外徑；

D為管路內徑。

② 截面利用率=A1/A

A1為穿在管內的纜線總截面積；

A為管路的管孔內截面積。

纜線的類型包括大對數屏蔽與非屏蔽（25對、50對、100對），4對對絞屏蔽與非屏蔽電纜（5e類、6類、7類）以及光纜（2芯至24芯）等。尤其是6類電纜和屏蔽纜線，因纜線芯結構比較復雜，纜線品種繁多，其直徑與硬度有較大的差異，在暗敷管槽系統設計時，應給予足夠的重視。為了保證綜合布線系統纜線的傳輸特特性不變和成束纜線在線槽中或彎角處敷設不會產生纜線溢出槽道的現象，國家標準中規定了線槽利用率為30%～50%。
