壓縮編碼過程中常用的幾種方法

來源：《網絡與電視監控工程監理手冊》黎連業、黃子河、及延輝 編著-僅供學習參考更新時間：2014-07-21

壓縮編碼過程中常用的幾種方法

常用的壓縮編碼方法有：統計編碼、預測編碼、變換編碼、熵編碼等。

（一） 統計編碼

      統計編碼是根據信息出現概率的分布特征二進行的壓縮編碼，是一種無損編碼。這種編碼的關鍵在于：在信息和碼子之間找到明確的一一對應關系，以便在恢復時能準確無誤地再現出來，或者至少是極相似地找到相當?shù)膶?duì)應關系，并把這種失真或不對應概率限制到容忍的范圍。不管什么途徑，他們總是要使平均碼長或碼率壓低到最低限度，即減少編碼冗余。

      一般對圖像進行壓縮，最簡單的辦法就是給單獨的符號或定長符號租賦相同長度的碼子，即所謂的定長編碼，如自然碼和Gray碼。這種編碼的特點是編碼簡單，編碼后的數據量大，。

      在壓縮編碼中，因?yàn)閴嚎s通常是通過給出現概率大的符號賦上最短的碼子來實現的，最常用的是變長碼，如莫爾斯（Morse）電報碼。因?yàn)橛⑽淖帜浮癳”是最常出現的，所以在如莫爾斯碼中

      編碼為“? ”；而“q”最少出現，故編碼為“??──”。變長編碼的信源符號與碼子是一一對應的，因此再現也是準確無誤的，它在編譯碼過程中并不損失任何信息，屬于冗余壓縮法。

      實際使用的變長碼必須是唯一可譯碼。而且對任意碼子來說，它不能是其他碼子的前綴，即必須是即時碼（非延長碼）。檢驗變長碼是否是唯一可譯的即時碼，可譯用碼樹圖的方法。只要一個碼組的所有碼子都選在終節點上，且一個終節點只安排一個碼子，即為唯一可譯的即時碼。如果有中間節點選做碼子的，那么必然是延長碼。

統計編碼中常用的編碼有哈夫曼編碼、算術編碼、行程編碼等。

      哈夫曼編碼是1952年哈夫曼提出的對統計獨立信源能達到最小平均碼長的編碼方法，是一種最佳編碼方法，目前已得到廣泛的應用，所謂最佳就是指采用哈夫曼編碼方法得到的單元像素的比特?cái)?shù)最接近圖像的實際熵值。哈夫曼是一種變字長碼，它的基本思想是這樣的：對于出現概率大的信息符號編以短字長的碼子，對于出現概率小的信息符號編以長字長的碼子。只要碼子長度按照信息出現的概率大小逆順排列，則平均字長度一定小于其他任何順序的排列方式。

（二） 預測編碼

       預測編碼的基本思想是通過提取每個像素中的信息并對它們編碼來消除像素間的冗余。它是根據離散信號之間存在著一定關聯性的特點，利用前面一個或多個信號對下一個信號進行預測，然后又對實際值和預測值的差（預測誤差）進行編碼。如果預測比較準確，那么誤差信號就會很小。這樣一來，在同等精度要求的條件下，就可以用比較少的比特進行編碼，達到壓縮數據的目的。

預測編碼中典型的壓縮方法有脈沖編碼調制（Pulse Code Modulation,PCM）、差分脈沖編碼調制（Differential Pulse Code Modulation,PCM）、自適應差分脈沖編碼調制（Adaptive Differential Pulse Code Modulation,ADPCM）等，它們比較適合用于聲音、圖像數據的她所。因?yàn)檫@些數據均由采樣得到，相鄰值之間的差不會相差很大，可以用較少位來表示差值。

1. 差分脈沖編碼調制

      在PCM系統中，原始的模擬信號首先經過時間采樣，然后對每一樣值你都進行量化，作為數字信號傳輸。為了壓縮傳輸?shù)臄?shù)據，可以不對每一樣值都進行量化，而是預測下一樣值，并量化實際值與預測值之間的差，這是差分脈沖編碼調試的基本原理。在DPCM中，特的“1位量化”情況稱增量調制（△M調制）。

      差分脈沖編碼調制，可以消除電視信號的統計性冗余。因此大大地壓縮了碼率。DPCM有又稱為預測化系統，它所傳輸?shù)牟皇切盘?hào)本身而是實際信號與預測量之間的差值（預測誤差）。預測值是借助已經傳送的，與待傳抽樣相鄰的若干抽樣估計（預測）出來的。由于電視信號的強相關性，鄰近抽樣的取值一般和接近，因此預測能有較高的準確性。從統計上講，需要傳輸?shù)念A(yù)測誤差主要集中在零附近的一個小范圍之內，且人眼很不容易察覺這種誤差。因此，預測誤差量化所需要的量化級較少，從而碼率得到壓縮。

      DPCM方法的優點是算法簡單，硬件實現容易，缺點是對信道噪聲很敏感，會產生誤碼擴散。即某一位碼出錯，對圖像一維預測來說，將使該像素以后的同一行各個像素都產生誤差；而對二維預測，誤碼引起的誤差還將擴散到以下的各行，這樣將使圖像質量大大下降。同時，DPCM的壓縮率比較低。隨著變換編碼的廣泛應用，DPCM方法的作用已很有限。

2. 自適應差分脈沖編碼調制

       進一步改善量化性能或壓縮數據率的方法是采用自適應量化或自適應預測，即自適應差分脈沖編碼調制（ADPCM）。

（1） 自適應量化

在一定量化級數下減少誤差或在同樣的誤差條件下壓縮數據，根據信號分布不均勻的特點，希望系統具有隨輸入信號的變化而改變量化足以保持輸入量化器的信號基本均勻的能力，這種能力叫自適應量化。

自適應量化必須有輸入信號的幅值進行估值的能力，有了估值才能確定相信的改變量。若估值在信號的輸入端進行，稱前饋?zhàn)赃m應；若在量化輸出端進行，稱反饋適應。信號的估值必須實現簡單，占用時間短，才能達實時處理的目的。

（2） 自適應預測

預測參數的量佳化依賴信源的統計特性，要的到的最佳預測參數顯然是一件繁瑣的工作，而采用固定的預測參數往往又得不到較好的性能。為了能使性能較佳，又不致于有太大的工作量，可以采用自使用預測。

為了減少計算工作量，預測參數仍采用固定的，但此時有多組預測參數可供選擇，這些預測參數根據常見的信源特征求得。編碼時具體采用哪組預測參數需根據信源的特性來自適應地確定。為了自適應地選擇最佳參數，通常將信源數據分區編碼，編碼時自動地選擇一組預測參數，使該區間實際值與預測值的均方誤差最小。隨著編碼區間的不同，預測參數自適應地變化，以達到準最佳預測。

（3） 幀間預測編碼

幀間預測編碼利用視頻圖像相鄰幀間的相關性，來達到圖像壓縮的目的。幀間預測編碼是一種十分有效的圖像壓縮技術，廣泛應用于普通電視、會議電視、電視電話、高清晰度電視的壓縮編碼。

大多數電視圖像相鄰幀間細節變化時很少的，即視頻圖像幀間具有很強的相關性，利用幀所具有相關性的特點進行幀間編碼，可獲得比幀內編碼高很多的壓縮比。對于靜止圖像或活動很慢的圖像，可以少傳一些幀，如隔幀傳輸。未傳輸?shù)膸?，利用接受端的幀存?chǔ)器中要有較大的存儲空間，而對時間分辨率的要求可低些。這種方法叫幀重復方法，廣泛應用于電視電話，會議電話系統中，其圖像幀速率一般約為1～15f/s。

其他還有闊值法（只傳送像素亮度的幀間差值超過一定闊值的像素）、幀內插（對于活動緩慢的圖像，利用前后兩幀圖像進行內插，得到預測圖像，然后幀差信號進行編碼）、運動估計與補償?shù)取?

（三） 變換編碼

      預測編碼的壓縮能力是有限的，以DPCM為例，一般只能壓縮到每樣值2～4b，而變換編碼具有更高的壓縮效率。預測編碼直接對像素在空間操作，可稱為空域方法；而變換編碼則是在頻域內進行操作。

      變換編碼是指先對信號進行某種函數變換，從一種信號（空間）變換到龍一種信號（空間），然后再對電環后的信號進行編碼。如將時域信號變換到頻域，因?yàn)槁曇?，圖像大部分信號都是低頻信號，在頻域中信號的能量較集中，在進行采樣、編碼，那么可以肯定能夠壓縮數據。

      變換編碼系統中壓縮數據有三個步驟：變換、變換域采樣和量化。變換本身并不進行數據壓縮，它只把信號映射到另一個域，使信號在變換域里容易進行壓縮，變換后的樣值更獨立和有序。這樣，量化操作通過比特分配可以有效地壓縮數據。

      在變換編碼系統中，用于量化一組變換樣值的比特總數是固定的，它總是小于對所有變換樣值。所以量化使數據得到壓縮，是變換編碼中不可缺少的一步。在對量化的變換樣值進行比特分配時，要考慮使整個量化失真小。

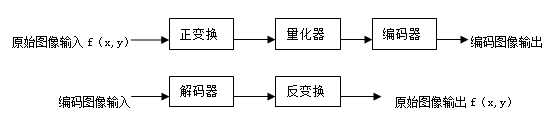

      變換編碼是一種間接編碼方法。它是將圖像經過數學上的正交分解后，得到一系列的變換系數，在對這些系數進行量化、編碼、傳輸。圖4是變換編碼系統框圖。

      圖4中接收端輸出圖像函數與輸出入圖像函數的誤差是因?yàn)檩斎攵瞬捎昧炕髡`差所致。當經過正交變換后的協方差矩陣為一對角矩陣，且具有最小均方誤差時，該變換稱最佳變換稱準最佳變換，也稱Karhunen-Loeve變換（K-L變換）。如果變換后的協方差矩陣接近對角矩陣，該類變換稱準最佳變換，典型的有DCT、DFT、WHT等。

      圖像數據經正交變換后，其變換系數具有相互獨立的性質。以二維傅氏變換來說，頻譜幅值變換系數均集中在低頻部分，這幾乎占去了圖像信息的90%，而高頻部分的幅值均很小或趨于零。因而，我們完全可以僅對低頻的變換系數采用量化、編碼、傳輸、而高頻部分既不編碼也不傳輸，達到圖像數據壓縮的目的。早期的圖像變換編碼就是采用傅氏變換編碼進行的，由于它有快速算法并容易在硬件總實現，所以獲得一定范圍內應用。

      從數學角度看，可以提供許多正交變換方法來應用于圖像的壓縮編碼。除傅氏變換、Walsh-Hadamard變換外，還有正弦變換、余弦變換、斜變換、哈爾變換、K-L變換等。不同的變換會有不同的壓縮效果（壓縮比和重建的圖像品質）。以傅氏變換編碼為例，高頻信息去除得越多，越有可能獲得大的壓縮比，但同時卻降低了重建圖像的分辨率。數學證明，采用均方差最小準側，K-L變換（即離散信號的Hotelling變換）忽悠最佳變換性質，而且隨子像塊分大小不同，誤差不同。對幾種變換進行比較后可以發現，余弦變換的均方差為最大方塊尺寸時，傅氏變換趨向于K-L變換，正是這個原因，在目前所采用的變換編碼方法中，余弦變換是應用最為廣泛的一種。

（四） 熵編碼

      定長碼對每個符號的信息用同樣長的碼子。定長碼雖然簡單，但對平均比特率的利用效率不高，即編碼效率低。

      可變長編碼根據信息概率分布的特點，通過合理的比特?cái)?shù)分配使信息的概率與字長相匹配，以達到減小平均字長的目的。例如，某些符號發送的概率比另一些符號的概率大很多，那么對概率大的符號就賦予短的碼子，而對概率小的符號則賦予長的碼子，這樣就有效的減小了平均碼子長，從而降低傳輸時的平均碼率。這種基于不同概率的消息有不同長度的碼子，稱為可變長碼子。由于涉及碼子時是基于不同信息概率統計發生，所以這種編碼方法也稱為統計編碼。

      熵編碼的目的是為降低平均字長，以達到壓縮碼率的目的。在熵編碼的過程中保持信息發的熵值不變，因此也稱為熵保持編碼或無損傷編碼。
