纜線的連接和終端

來源：《綜合布線系統實用技術手冊》吳達金 編著-僅供學習參考更新時間：2014-10-15

      綜合布線系統纜線的連接和終端，是安裝施工中極為重要的工序，其范圍涉及主干和配線等各個布線子系統的纜線和相關的配線設備。傳輸媒介主要是指綜合布線系統中的銅芯導線電纜的接續和終端，在國家標準中也包括光纖光纜的接續和終端的內容?，F(xiàn)按國家標準《綜合布線系統工程驗收規范》（GB 50312—2007）的規定予以敘述。

1.綜合布線系統對絞（稱）電纜的接續和終端

（1）纜線終端連接時，應符合以下要求。

1） 纜線在終端連接前，必須核對檢驗纜線標識內容是否正確，經認定無誤后才能施工。

2） 纜線中間不應有接頭。

3） 纜線總段連接處必須牢固可靠、接觸良好，確保傳輸質量。

4） 對絞（稱）電纜與連接器件時，應核對信號、信位色標，不得顛倒和錯接，力求消除一切錯誤或不良現象。

  （2） 對絞（稱）電纜在終端連接時，應符合以下要求。

1） 電纜線對終端連接時，每對對絞線應保持扭絞狀態，扭絞松開長度應符合以下規定。

① 對于3類電纜，扭絞松開長度不應大于75mm；

② 對于5類電纜，扭絞松開長度不應大于13mm；

③ 對于6類電纜，應盡量保持原有的扭絞狀態，應設法減少扭絞松開長度。

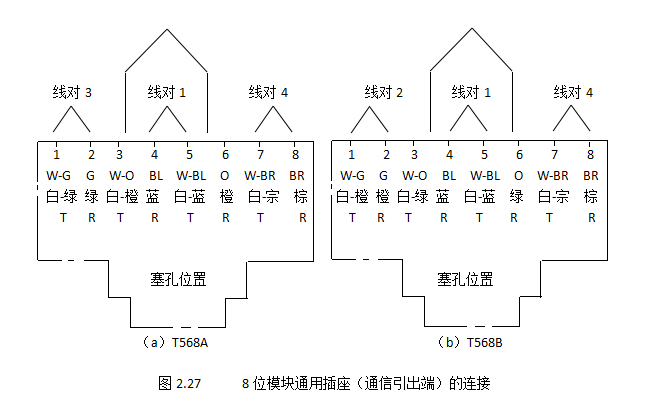

2）對絞線對與8位模塊式通用插座互相連接時，必須按標準中規定的色標和線對順序分配到位，核對無誤后才能進行卡接。插座類型、色標和線對編號應符合圖中的規定。

目前，國內外標準規定有T568A和T568B兩種終端連接方式，T568A為推薦型，T568B為可選擇型，在工程中均可使用，但在同一個綜合布線系統工程中，兩種連接方式混合使用或同時使用，以免發生錯誤連接，導致工程隱患。

3） 當綜合布線結構系統采用7類布線，且采用非RJ45方式終端連接時，連接圖應符合相關標準的規定要求。

4） 在屏蔽結構對絞（稱）電纜的屏蔽層與連接器件終端連接處，屏蔽罩應通過緊固器件可靠接觸，使纜線屏蔽層與連接器件屏蔽罩形成360o圓周牢固緊密接觸，接觸長度不宜小于10mm。屏蔽層不應用于手里的場合，以免屏蔽層難以承受外力而發生破損、斷裂等不良現象，直接影響屏蔽效果。

5） 對于具有不同屏蔽結構的對絞線或屏蔽電纜，不同的屏蔽層應采用不同的終端連接方法。例如應對編織層或金屬箔與匯流導線進行切實有效的終端連接。

6） 每個2口86面板底盒宜終端連接2根對絞（稱）電纜或1根2芯/4芯光纜，不宜兼做過路（線）盒使用。

2.  綜合布線系統光纜的接續和終端

   （1） 光纜的連續和終端應采用以下方式。

1） 光纖與連接器件連接可采用尾纖熔接、現場研磨和機械連接方式。

2） 光纖與光纖的連續可采用熔接和光連接子（機械）連接方式。

   （2） 光纜芯線終端連接應符合下列要求。

1） 采用光纖連接盤對光纖進行連接、保護；在連接盤中光纖的彎曲半斤半徑（又稱曲率半徑）應符合安裝工藝要求。

2） 光纖熔接處應加以保護和固定，增加抵抗外來損害的能力。

3） 光纖連接盤面板上應有標志，以便識別。

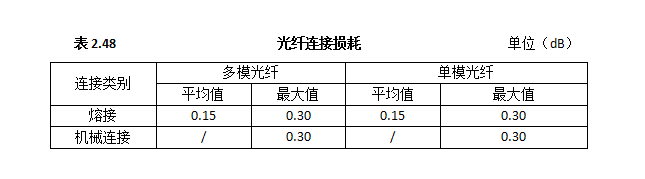

4） 光纖連接損耗值應符合表中的規定。

    （3） 各類跳線的終端連接應符合下列規定。

1） 各類跳線纜線和連接器件之間的接觸應良好，接線準確無誤，標志齊全。跳線選用的類型應符合標準或設計的要求。

        2）各類跳線的長度應符合設計要求。
