會議系統的音頻常見故障分析

來源：智能建筑與城市信息-2015年第2期-作者：王曉冬，朱建剛，陳寶京更新時間：2015-05-13

【標遠線纜www.moreton-tech.cn】

會議系統的音頻常見故障分析

王曉冬，朱建剛，陳寶京

北京真視通科技股份有限公司

1.引言

傳統會議室多人現場的一種言語交流，超過40m²的房間，需要增加本地?cái)U(kuò)聲設備。視頻會議室在現代通信技術基礎上實現聲音，圖像和文件的實時交互交流，如果拋棄聲音，視頻會議就沒有意義。

研究表明，溝通交流約40%的有效信息來自于語音，而只有10%依賴于內容。所以聲音通過采集、處理、傳輸和功率放大后，回放出來的音質就很重要，如果聲音中出現交流聲、失真、雜音、嘯叫等，將直接影響會議的質量。下文通過運維服務中處理的實例、分析聲音被干擾的一些原因。

2.交流聲干擾的引入

音響工程施工中經常會遇到交流聲干擾的問題，這主要是由于接地不正確引起的。

在音頻心疼中，接地是抑制噪聲和防止干擾，保證設備電磁兼容性，提供可靠性的重要技術措施。正確的接地既然抑制干擾的影響，又能抑制設備向外發射干擾；反之會引入嚴重的干擾，甚至使設備無法正常工作。因此先認識幾個概念：視頻會議設備涉及的地線主要包括，機箱內部分為數字地、模擬地和直流地，機箱外部工作地、保護地、其他不予考慮。

2.1內部地

機箱的內部地是怎樣的呢？

      視頻會議設備要同時處理模擬信號和數字信號。由于數字信號一般為矩形波，帶有大量的的諧波。如果電路板中的數字地與模擬地沒有從接入點分開，數字信號中的諧波很容易干擾到模擬信號的波形。當模擬信號為高頻或強電信號時，也會影響到數字電路的正常工作。模擬電路涉及弱小信號，但數字電路門限電平較高，對電源的要求就比模擬電路低些。在既有數字電路又有模擬電路的系統中，數字電路產生的噪聲會影響模擬電路，使模擬電路的小信號指標變差；克服的辦法是分開模擬地和數字地。但是，如果分開模擬地和數字地不短接，又存在壓差不能正常工作，因此在印制板上，設計師會用磁珠、電感、電容或0Ω電阻把交流地和模擬到連接在一起。

      大多數電子設備內部都有使用開關電源，直流輸出電壓和電網通過高頻變壓器實現隔離。如果直流地和機殼連接，形成浮地，就會造成壓差和靜電積累，摸機殼是會麻手，甚至造成器件損壞。同時浮地對供電要求質量比較高，只適合一些實驗室使用，不適合工程商業應用。通過上述分析發現，設備內部器件的地，不管是數字地、模擬地和直流地都連接到設備的機殼上。

2.2外部地

     再看看設備機箱外部的地是怎樣的？

     我們用的配電箱一般都是“3+2”結構，其中PE保護地線是為了防止火線的絕緣層老化后發生漏電，到帳電器外表帶電，容易發生觸電事件，接地后，大地的電位為0，這樣就可以使用電外表的電位和大地保持一致，降低漏電后發生觸電事故的機率。在大樓的地下有一個接地體，通過電器豎井的魚骨形分接，接到每一層的用電箱；再用魚骨形分接，一條到時序電源，一條到常供電設備。

從上面兩個階段的描述，可以看出，數字地、模擬地和直流地通過機殼連接到大地，同樣也連接到了其他設備的內部，不單單是視頻設備，而是整個樓的每一個電器設備，錯綜復雜。對于直流電流或者50HZ工頻電流他們是電阻很低的良好導體，可是對頻率比較高的交變信號就不一樣了。

3.實例分析

3.1調光臺對音頻信號的干擾

      某項目在原有傳統會議室的基礎上改造升級成視頻會議室，但終端到調音臺的輸出一直有交流音不能去除。排除故障時發現，原有系統由舞臺燈光系統并有調光臺，當關閉調光臺時，噪音消失，可以確認是調光臺干擾了音頻系統，下面分析一下調光系統如何干擾音頻以及解決的辦法。

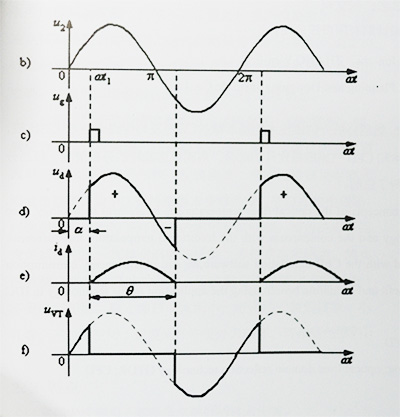

      調光臺應用可控硅相控工作原理，通過控制可控硅的導通角，將電網輸入的正玄波電壓斬掉一部分，以降低輸出電壓的平均值，達到控制燈電路供電電壓，改變燈光亮度。圖1所示為可控硅斬波的圖形在整周的某一時刻正弦波被突然關斷，形成一定角度的奇型三角波。

圖1  奇型三角波

       對于三角波、方波等非正弦波，都可以用傅里葉變換分解成基波為主的多頻諧波量，從而在電網上產生很多50Hz的諧波。在故障處置中還發現，去掉調音臺的地線噪音就消失，因此可以明確的知道，干擾是從地線引入設備內部的。

火線的高頻諧波是怎么到地線的呢？

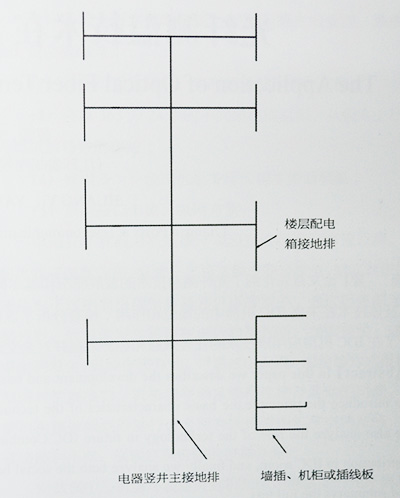

      通過開關電源的原理了解到，L與地或N與地之間存在Y電容，也就是安規電容，電位的諧波干擾從安規電容引到了地線。不是地線接到大地了嗎？應該泄放到大地了才對，但上面已經說到了，一般的大樓并不是把每個設備用導線直接連接到主接地體，而是像魚骨一樣接在主線和分叉上，如圖2所示。

圖2 主線和分叉結構

      對于直流或工頻電流，它們是良好導體，對于頻率比較高的諧波信號，就成了電感電阻和電容的復合體，根據阻抗的公式：Z= R+i( ωL–1/（ωC）)

      式中可以看到，對某個特定頻率段的阻抗很大，對于魚骨中的每一段，由于其不同的物理位置和特性，都可以看成不同大小的電阻，在有電流流過時都會形成一定電壓，這就造成了每個設備之間的瞬時地電壓不同。從前一段的分析，可以知道設備的參考都在地上，現在設備的地不一樣了，參考也不一樣了，干擾也就悄悄進來了。

問題找到了，如何解決呢？

      直接去掉設備的地不太合適也不能完全解決，如果設備之間各自用各自的參考地，就不存在不同地電壓了；因而辦法是音頻信號傳輸之間加裝音頻隔離變壓器，通過電磁耦合切斷設備之間的信號地的直接連接，問題解決了。

3.2       VGA對音頻信號的干擾

      上例中干擾是通過地線引入的，但有的地方?jīng)]有地線也有干擾。某項目中，主席臺有n個信號接入點，分別是比較本的VGA信號和小三芯的音頻信號，通過地板下的電纜連接到遠端控制室的音頻矩陣。當同時接入VGA和音頻信號時，音箱中有交流聲，拔掉VGA干擾消除。

由此現象可以確認，VGA信號干擾音頻信號，是如何干擾的呢？

      VGA的紅綠藍在60Hz時大約是130MHz的交流信號，行場分別是幾十赫茲和幾十千赫茲的方波信號，存在大量的諧波信號。在筆記本的電路中，數字和模擬地都是連接到一起的，也就是視頻信號、行場信號和音頻信號共地。再看矩陣，音視頻信號共地，由于VGA線路較長，地線抗阻大，信號在地線回路中形成較大的干擾電動勢；對于音頻信號來講，兩個地不同電勢，造成了不同的參考電壓。因此需在音頻回路中加裝音頻隔離變壓器，則問題解決。調研發現，高原地區氣象條件惡劣，特別是凍土地帶覆蓋面積廣，是的土壤接地電阻率普遍較高，降低接地電阻并非易事，需要通過選取接地裝置的材料尺寸，選擇安裝方式，增加埋設深度等多種措施來達到項目實施要求。

      因此，只有正確全面的理解地線在系統中的作用，才能預防和解決系統中的音頻干擾問題。
