國家標準對配線子系統配置設計的規定

【標遠線纜www.moreton-tech.cn】

在智能化建筑綜合布線系統工程設計時，應根據提供與預測的近期和遠期終端設備的設置要求、用戶性質和其信息需求、網絡結構以及工程客觀條件等因素，確定智能化建筑內各個樓層所需要安裝信息插座模塊（即通信引出端）的數量及其位置，在設計中應適當留有擴展或改建的余地。根據標準對配線子系統配置設計的規定，一般應注意以下幾項要求。

   （1） 配線子系統的纜線應采用非屏蔽或屏蔽4對對絞電纜，工程需要時也可采用室內多模光纖光纜或單模光纖光纜。

   （2） 電信間樓層配線架（FD）與電話交換配線及計算機網絡設備之間的連接方式，按規定應符合以下要求。

1） 電話交換配線的連接方式應符合圖2.12的要求。圖中表示在樓層配線架FD上用跳線連接。

圖2.12    電話系統連接方式

2） 數據系統（計算機網絡）的連接方式一般有以下兩種。

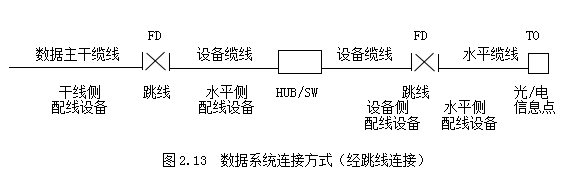

①  經跳線連接應符合圖2.13的要求。

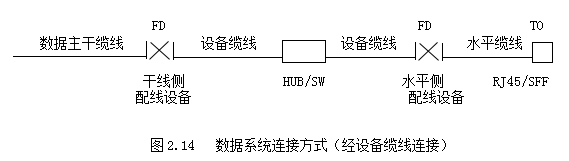

②  經設備纜線連接方式應符合圖2.14的要求。

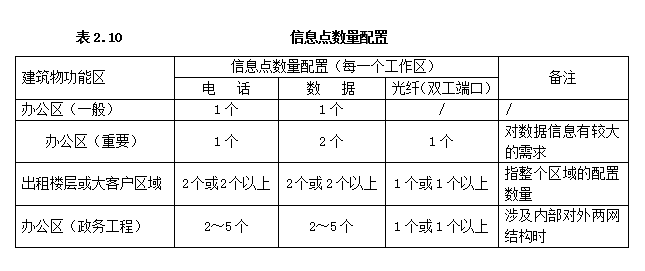

（3） 從表2.9中可以看出每一個工作區的面積和信息點數的范圍比較大。根據現有的國內工程情況并參照表2.9的數據分析，設置110個信息點的現象都存在，并預留了電纜或光纜備份的信息插座模塊。這是因?yàn)橹悄芑ㄖ牟煌愋秃托再|(zhì)，對功能要求不一樣，信息點數量不能只按辦公樓的單一模式確定，尤其是對于專用性質或特殊性質的智能化建筑，例如電信樞紐、金融機構、體育場館、會展中心等建筑。此外，還有一些專用信息網絡系統設有對內或?qū)ν獾亩鄠€(gè)信息網絡系統，更應加強信息需要分析，得到較為科學、符合工程實際的信息需求結果，以求確定技術較為先進、設備也較合理配置的技術方案。有關標準規定每個工作區信息點數量可按用戶的性質、網絡結構的構成和實際需要來確定。要求每1個工作區信息插座模塊（電、光）數量不宜少于2個，并應滿足各種業務的需要。表2.10中做了分類列出，供設計時參考。

表2.10中所指的大客戶區域也可以為公共設施的場地，例如商場，會議中心，會展中心，候車、船、航空等樞紐級站或場所等。

信息插座的底盒數應以插座盒面板設置的開口數量來確定，每1個底盒支持安裝的信息點數量不宜大于2個。

   （4） 光纖Cincinnati插座模塊安裝的底盒大小，應充分考慮到水平光纜（2芯或4芯）終接處的光纜盤留空間和滿足光纜對于彎曲半徑的要求。為此，其底盒的空間應適當寬裕一些。

   （5） 工作區的信息插座模塊應支持不同的終端設備接入，每1個8位模塊通用插座應連接1根4對對絞電纜，即1根4對對絞電纜應全部固定終端連接在1個8位模塊通用插座上，不允許將1根4對對絞電纜分開終端連接到2個或2個以上8位模塊通用插座上。每1個雙工或2個單工光纖連接器件及其適配器只連接1根2芯光纜。

   （6） 有關標準規定從電信間至每1個工作區水平光纜宜按2芯光纜配置。光纖光纜至工作區域滿足用戶群或大客戶使用時，為保證通信安全和適當靈活使用，光纖芯數至少應有2芯備份，因此應按4芯水平光纜配置。

   （7） 連接至電信間的每一根水平電纜/光纜，應種接于相應的配線模塊，配線模塊與纜線容量應互相適應，不應矛盾或脫節。

電信間樓層配線接續設備（FD）主干纜線側的各類配線模塊，應按用戶電話交換機、計算機網絡的構成以及專干電纜/光纜的所需容量要求、模塊類型和規格進行配置。

根據現有產品供應情況，配線模塊可按以下原則選擇（如產品型號、規格等有變化時，應做相應的調整）。

1） 多線對端子配線模塊可以選用4對或5對卡接模塊，每個卡接模塊應卡接1根4對對絞電纜。一般100對卡接端子容量的木塊，可卡接24根（采用4對卡接模塊）或卡接20根（采用5對卡接模塊）4對對絞電纜。

2） 25對端子配線模塊可卡接1根25對大對數電纜或6根4對對絞電纜。

3）回線式配線模塊（8回線或10回線）可卡接2根4對對絞電纜或8/10回線。回線式配線模塊的每1回線可以卡接1對入線和1對出線?；鼐€式配線模塊的卡接端子可以是連通型、斷開型和可插入型3類不同的功能。一般在CP處可選用連通型；在需要加裝過壓過流保護器時，應采用斷開型；可插入型主要用于斷開電路做檢修的情況，在綜合布線系統中一般沒有這種應用需要。

4） RJ45配線模塊（由24或48個8位模塊通用插座組成）每1個RJ45插座可卡接1根4對對絞電纜。

5） 光纖連接器件每個單工端口應支持1芯光纖的連接，雙工端口則支持2芯光纖的連接。

   （8） 電信間樓層配線設備（FD）處采用的設備纜線和各類跳線宜按計算機網絡設備的使用端口容量和電話交換機的實裝容量、業務的實際需求或信息點總數的比例進行配置，，比例范圍為25%～50%。各配線設備的跳線可按一下原則選擇或配置。

1）電話跳線宜按每根1對或2對對絞電纜容量配置，跳線兩端連接插頭采用IDC或RJ45型。

2）數據跳線宜按每根4對對絞電纜配置，天線兩端連接插頭采用IDC或RJ45型。

3）光纖跳線宜按每根1芯或2芯光纖配置，光跳線連接器件瞎用ST、SC或SFF型。采用小型SFF型光跳線連接器件時，可縮小相應的空間。
