功率放大器是怎樣工作的

 功率放大器可用圖1所示的OCL功率放大器的方框圖來簡要說明。

 ①平衡輸入、不平衡輸入插口：視前級設備是平衡輸出還是不平衡輸出，選擇相應的輸入口將信號輸入功率放大器。

 ②平衡—不平衡轉換級：其作用是將平衡輸入信號轉換成不平衡信號，然后送到放大器去。

 ③線路輸出隔離級：其作用是將輸入到本功率放大器的信號通過有源隔離級后再向外輸出。當一路信號要同時驅動多臺功率放大器時，采用簡單并機方式會降低總的合成輸入阻抗，其結果是使得前級設備的實際輸出信號幅度降低，也就是各個功率放大器實際得到的輸入信號幅度降低，如果采用這種轉接方式后，每一路輸出信號的負載阻抗都相當于一臺功率放大器的輸入阻抗，這種功能在大型演出，需要很多臺功率放大器推動很多音箱時，優點尤其明顯。

 ④音量調節級：實際上是通過調節音量電位器控制從總輸入信號中取需要的量加到后級放大電路去，是輸出電壓（功率）為需要的值。

 ⑤輸入級：此級的主要任務是起緩沖作用，同時提供一定的電壓放大量，并且如果功率放大器出現削波現象時給出削波指示，以便操作者將音量控制旋鈕適當調小，這一級往往采用差分放大器電路形式。

 ⑥預推動級：由于主電壓放大級只能提供極小的輸出信號電流（一般超不過5mA），所以本級主要是將主電壓放大級提供的微小信號電流進行初步放大，將信號電流放大幾十倍到100多倍，而對信號電壓不僅沒有放大，反而稍微有一些降低。這一級采用射極跟隨器電路，也就是共集電極電路。

 ⑦推動級：將已經被預推動級放大了的信號電流進一步放大，對信號電流的放大倍數大約在幾十倍到100多倍，以便給功率輸出級提供足夠的信號驅動電流。與預推動級一樣，本級對信號電壓不僅沒有放大，反而稍微有一些降低，這一級也采用射極跟隨器電路。

 ⑧主電壓放大級：本級提供大的電壓放大倍數對加到本級的電壓信號進行放大，整個功率放大器的開環電壓放大倍數主要靠本級提供。

 ⑨功率輸出級：本級將再一次對信號電流進行放大，與預推動級和推動級一樣，對信號電壓不僅沒有放大，反而稍微有一些降低，這一級也采用射極跟隨器電路。本級是整臺功率放大器這一通道的最后輸出級，其輸出電壓取決于加到本級的驅動信號電壓，而輸出電流則主要取決于輸出信號電壓與負載阻抗的比值。這里說主要取決于的意思是輸出電流不能隨負載阻抗的無限減小而無限增大，如果超過本級的電流放大倍數與加到本級的驅動信號電流之乘積，則本級將無力提供；最大輸出信號電流也受為本級工作提供的直流工作電源輸出電流的限制。實際上更主要的是受輸出功率晶體管的參數限制，所以使用功率放大器時一定要注意不使功率放大器過載，否則有可能超過輸出功率晶體管的能力而使功率放大器損壞。

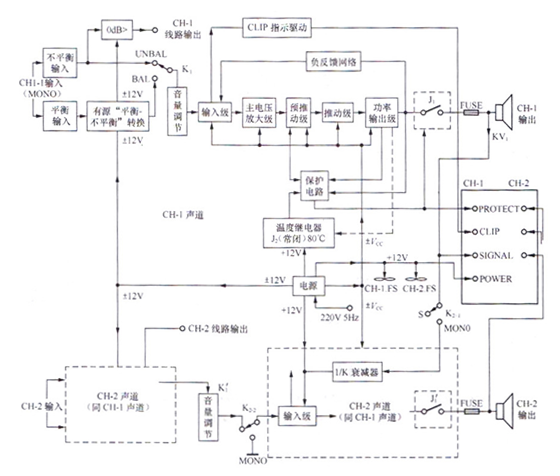

圖5-1 一種立體聲功率放大器的方框圖

⑩負反饋網絡：其作用是控制功率放大器的電壓放大倍數為預定值，并且改善放大器的各項功能，例如降低失真，展寬頻帶等。絕大部分功率放大器的電壓放大倍數在20~40倍之間，并且多數在30多倍。所謂負反饋是指取輸出信號中的一部分（取自輸出電壓或輸出電流）加到輸入端，其相位與輸入信號反相，起到抵消部分輸入信號的作用，這種反饋稱負反饋，負反饋對放大電路有如下影響：提高放大電路放大倍數的穩定性；減小放大器本身產生的非線性失真和抑制干擾；展寬通頻帶；改變輸入電阻和輸出電阻。

?保護電路：一般包括輸出過載保護、輸出端直流電位偏移保護、輸出功率晶體管過熱保護、開機延遲接通負載保護等。其中后三種保護最后都將功率輸出級與輸出接線柱之間的斷電器觸點脫開，從而使功率輸出級與負載斷開，達到保護負載、保護功率放大器的目的。

?削波指示驅動電路：本削波指示器是真削波指示，當輸出有削波時，輸出波形與輸入波形比較后驅動指示發光二極管亮。
